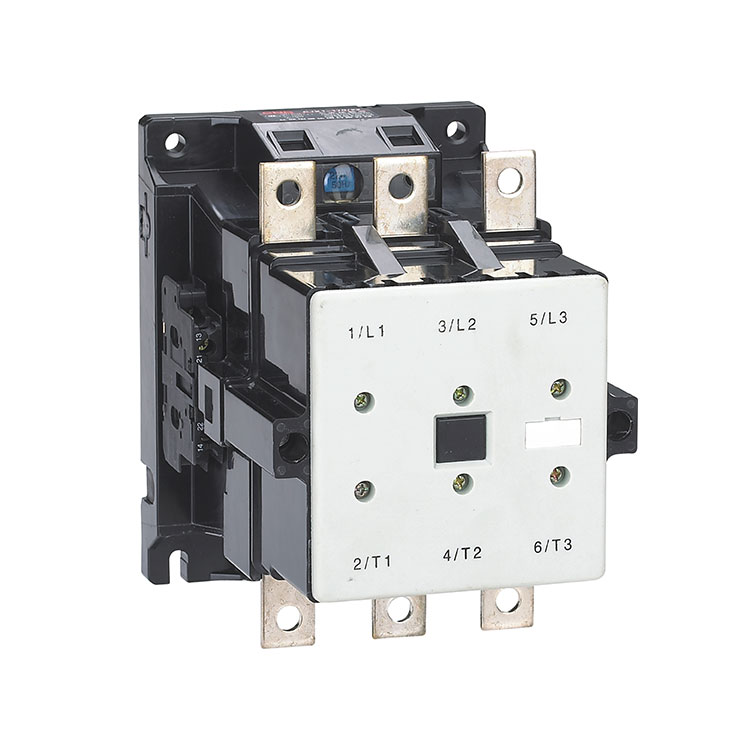

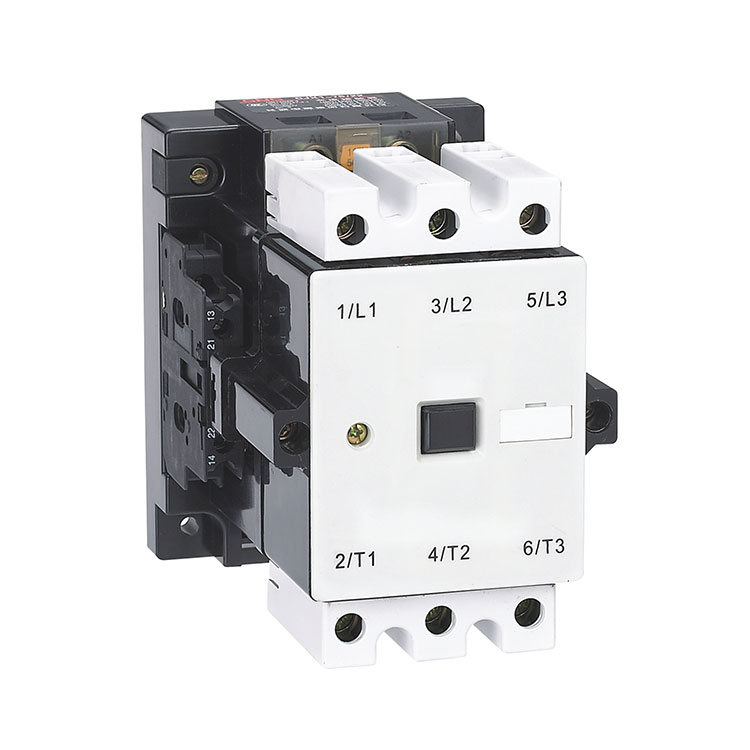

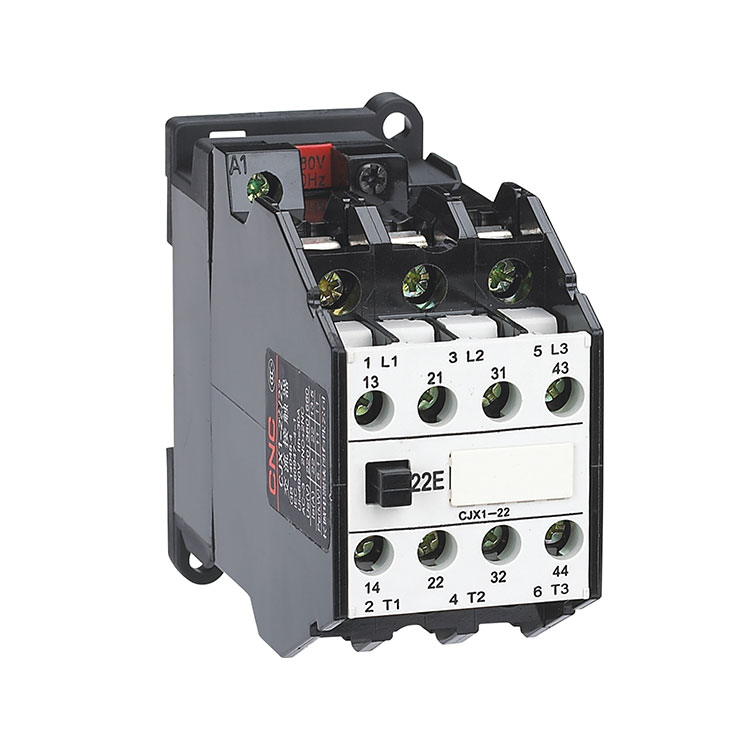

CJX1 系列交流接触器

产品介绍

CJX1系列交流接触器主要用于交流50Hz或60Hz,额定电压为660V,在AC-3使用类别下额定工作电压为380V时额定工作电流为9A~475A的电力线路中。作为供远距离接通和分断电路之用,并适用于控制交流电动机的起动、停止及反转。
产品符合GB14048.4,IEC60947-4-1和GB21518-2008《交流接触器能效等级限定值及能效等级》。

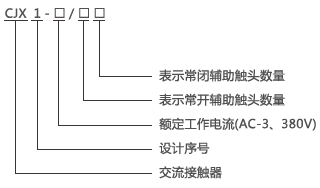

型号及其含义


正常工作条件和安装条件

1.周围空气温度为:-5℃~+40℃,24小时内其平均值不超过+35℃。

2.海拔高度:不超过2000m。

3.大气条件:最高温度+40℃时,空气的相对湿度不超过50%;在较低温度下可以允许有较高的相对湿度,对由于温度变化偶尔产生的凝露应采取特殊的措施。

4.污染等级:3级。

5.安装类别:III类。

6.冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

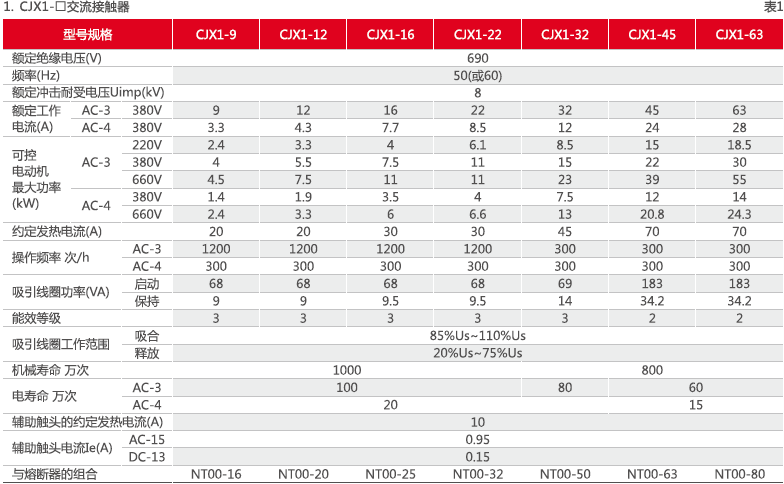

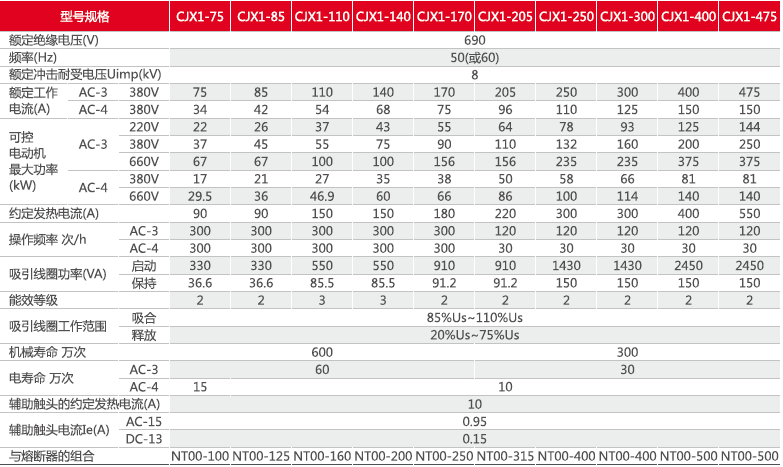

主要参数及技术性能


3.线圈额定控制电源电压(Us)为:

AC380V,220V,127V,110V,48V,36V,24V.

其他

1.结构特点:

1.1总体结构:

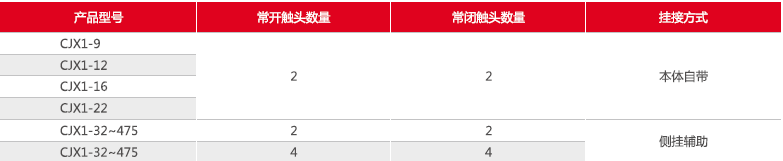

接触器为双断点触头的直动式运动机构,具有三对常开主触头,辅助触头组合万式见表3。接触器触头支持件与衔铁采用弹性锁和联结,消除了薄弱环节。动作机构灵活,手动检查万便,结构设计紧凑,可防止外界杂物及灰尘落入活动部位,接线端都有防盖,人手不能直接接触带电部位。接触器外形尺寸小巧,安装面积小。安装方式可用导轨安装,也可用螺钉紧固,与其它同类产品相比,操作频率和控制容量更高。产品安全、可靠性好。为国际先进的接触器机种。


1.2触头系统:

主、辅助触头材料由电性能优越的银合金组成,具有使用寿命长及良好的接触可靠性。灭弧室呈封闭型,并有阻燃型材料阻挡电弧向外喷溅,le≤22A无灭弧隔弧板,le≥32A装有金属隔弧板,保证人身及临近电器的安全。接线螺钉采用新型自升螺钉,瓦形垫与螺钉不分离可节省接线用时。

电磁系统工作可靠,损耗小、噪音低,具有很高的机械强度,线圈的接线端装有电压规格的标记牌,标记牌电压等级涂有特定的颜色,清晰醒目,接线方便,可遇免因接错电压规格而导致线圈烧毁。

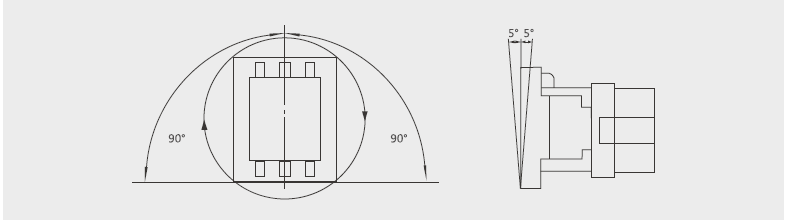

2.安装位置:

接触器必须安装在如图所示位置的垂直表面上。

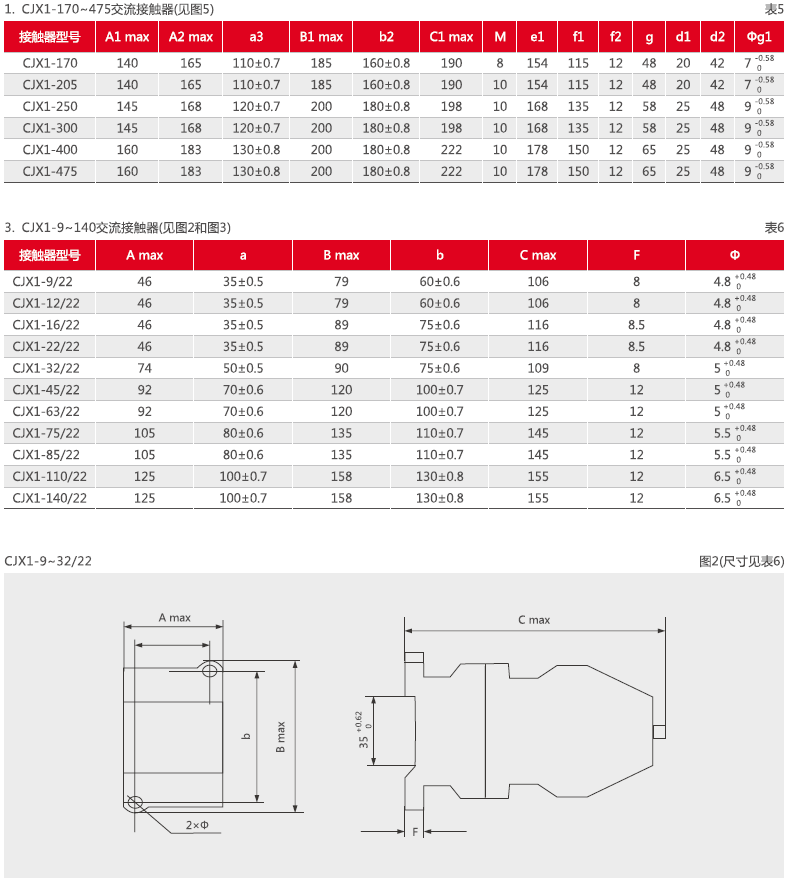

外形及安装尺寸
