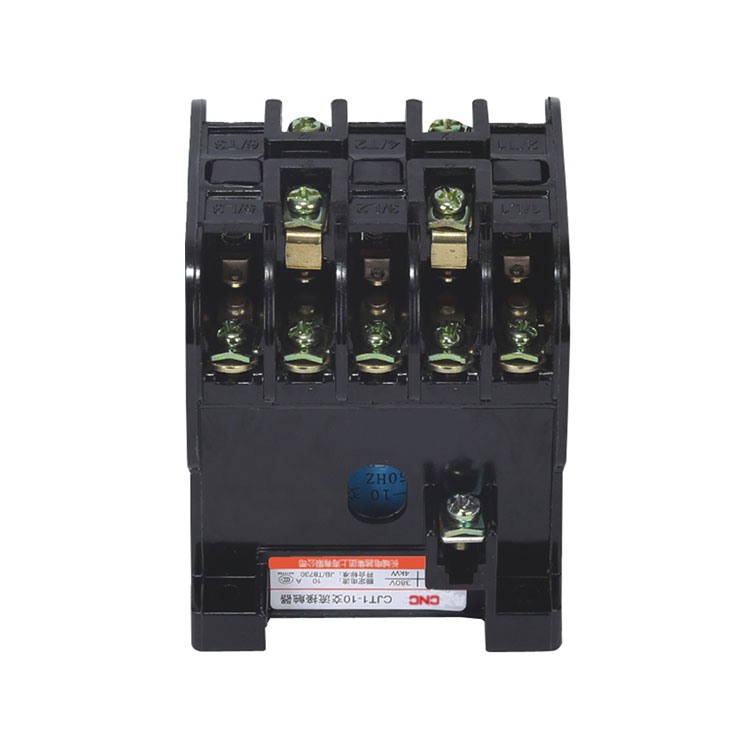

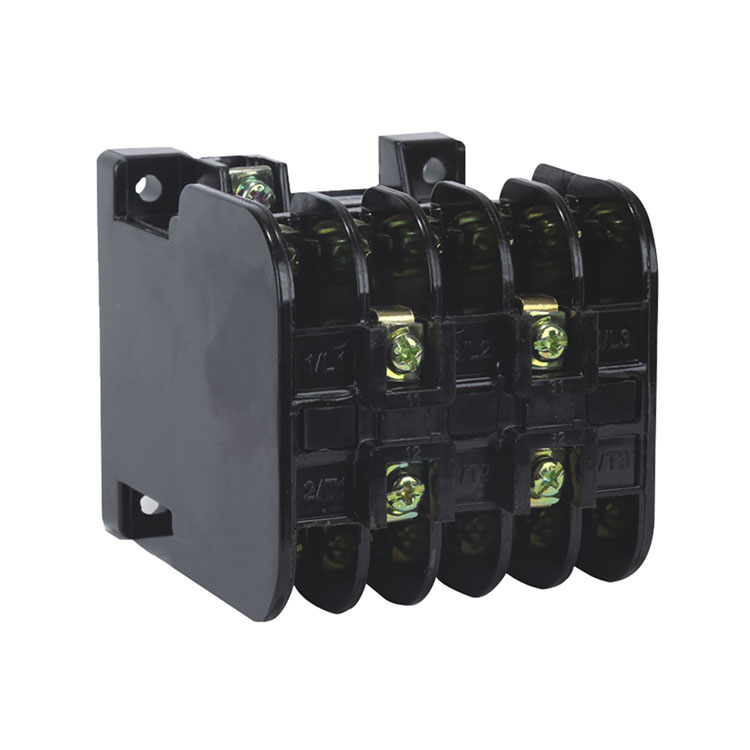

CJT1 系列交流接触器

产品介绍

CJT1系列交流接触器(以下简称接触器),主要用于交流50Hz或60Hz,额定工作电压至380V,电流至150A的电力线路中,作远距离接通与分断电路之用,并可以与适当的热继电器或电子式保护装置组合成电动机起动器,以保护可能发生过载的电路。
符合标准:GB14048.4,IEC60947-4-1及JB/T8730,是CJ10系列接触器的替代产品。

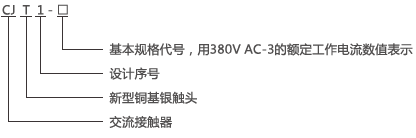

型号及其含义


正常工作条件和安装条件

1.周围空气温度为:-5℃~+40℃,24小时内其平均值不超过+35℃。

2.海拔高度:不超过2000m。

3.大气条件:最高温度+40℃时,空气的相对湿度不超过50%;在较低温度下可以允许有较高的相对湿度,例如20C时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。

4.污染等级:3级。

5.安装类别:Ⅲ类。

6.安装条件:安装面与垂直面倾斜度不大于±5°。

7.冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。


主要参数及技术性能

1.接触器按电流等级分为:

10A、20A、40A、60A、100A、150A。

2.线圈额定控制电源电压Us为:

交流(50Hz):36V、110V、127V、220V、380V。

3.动作条件:

吸合电压为(85%~110%)Us;释放电压为(20%~75%)Us.

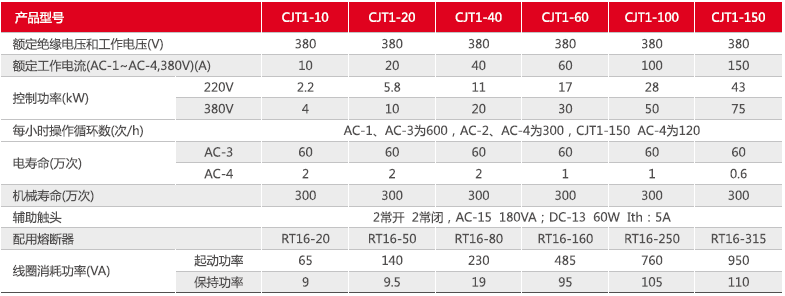

4.主要参数和技术性能(见表)。


结构特点

本接触器的结构及安装尺寸与CJ10相同。灭弧罩由耐弧塑料弧罩和铁栅片组成,CJT1-60、100、150的底座用增强塑料制成。

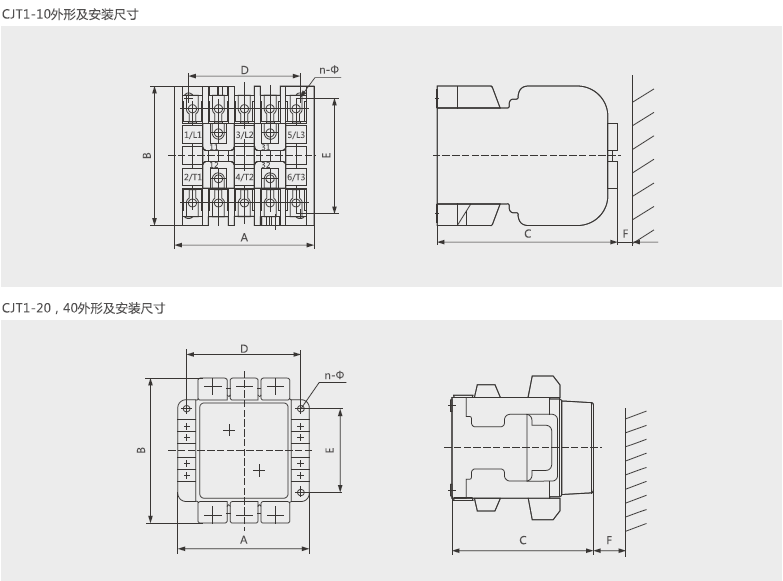

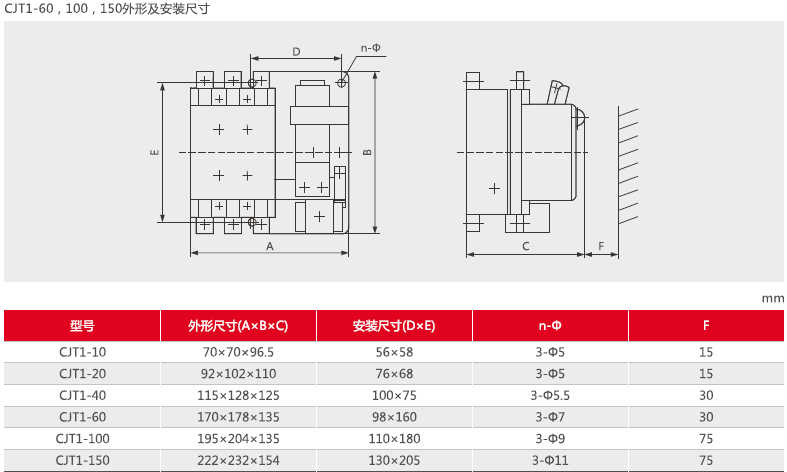

外形及安装尺寸




订货须知

1.订货时必须指出:

1.1接触器完整的名称、型号。

1.2线圈的额定工作电压和频率。

1.3订货台数。

2.订货示例:CJT1-10交流接触器线圈电压220V50Hz10台。
