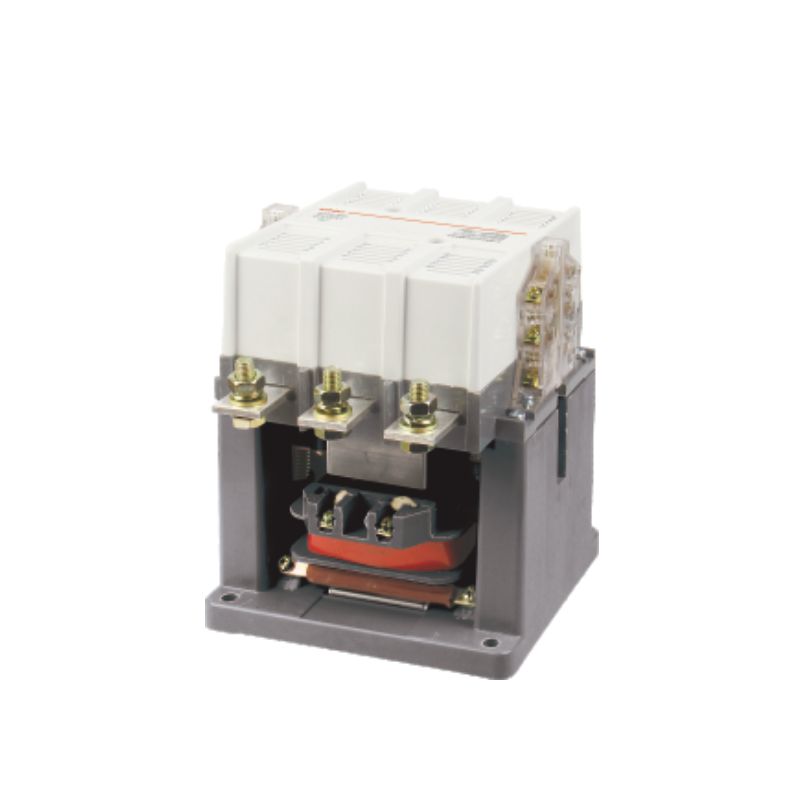

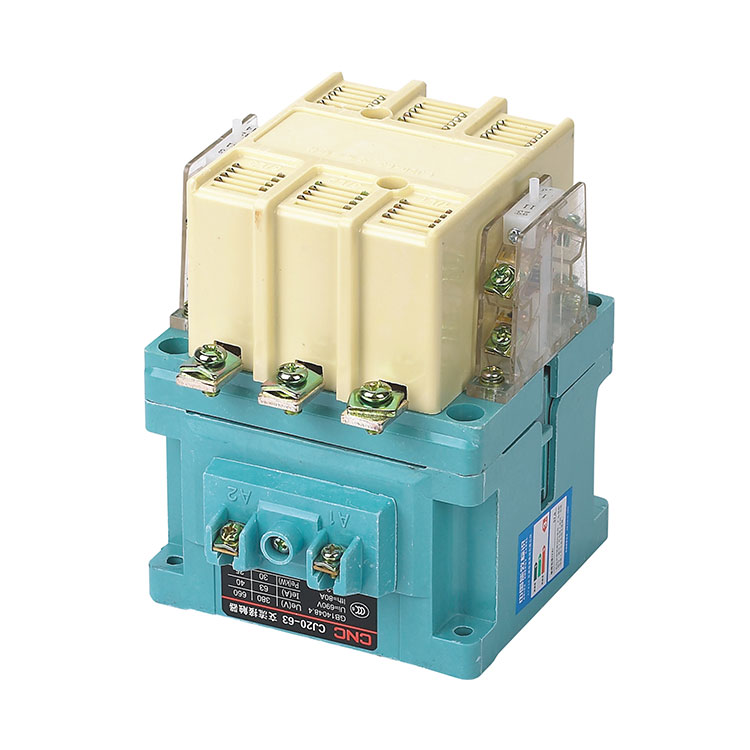

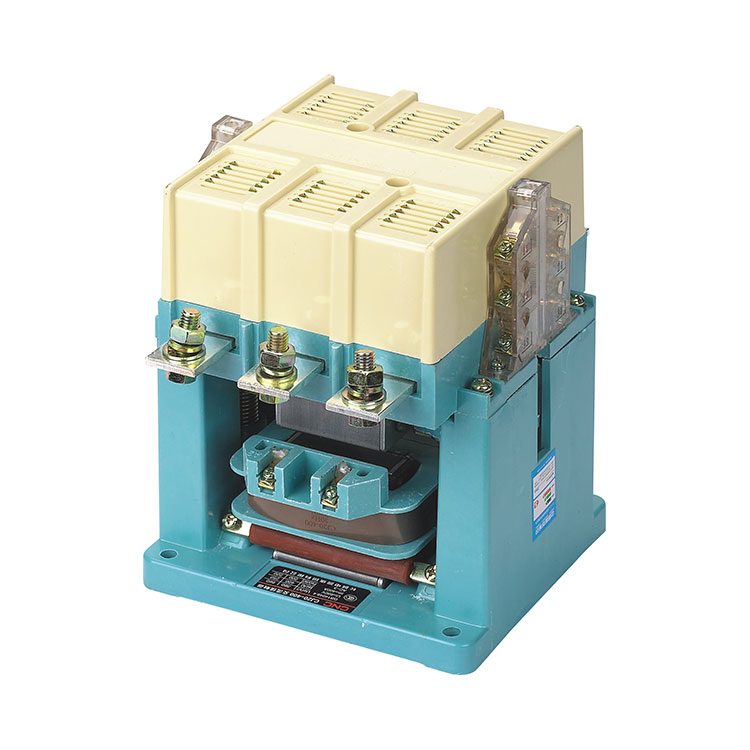

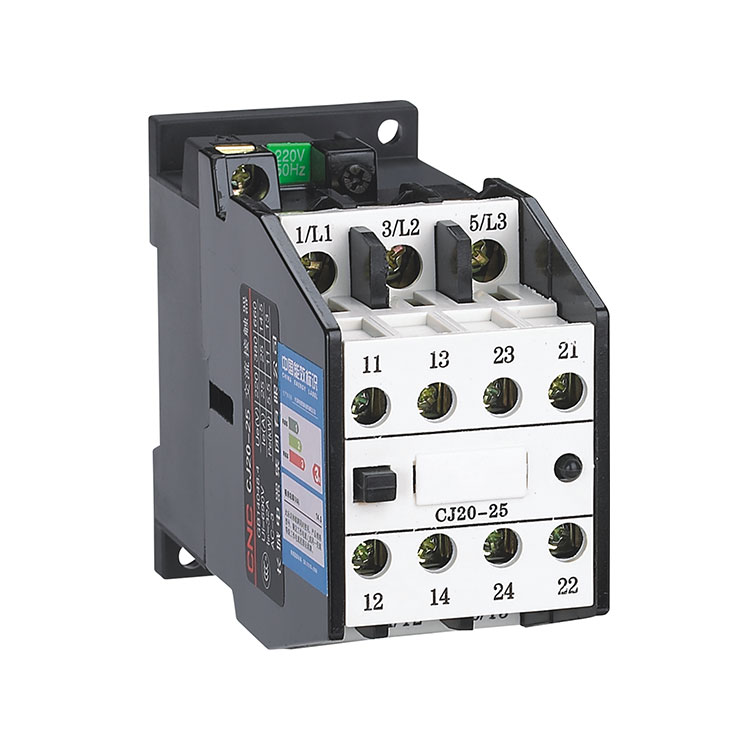

CJ20 系列交流接触器

产品介绍

CJ20系列交流接触器(以下简称接触器),主要用于交流50Hz(或60Hz),额定工作电压至660V,额定工作电流至630A的电路中,供远距离接通和分断电路之用,并可与适当的热过载继电器组合,以保护可能发生操作过负荷的电路。
符合标准:GB14048.4,IEC60947-4-1及GB21518。

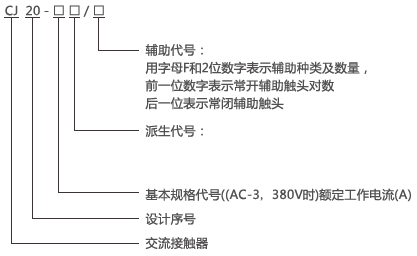

型号及其含义


正常工作条件和安装条件

1.周围空气温度为:-5℃~+40℃,24小时内其平均值不超过+35℃。

2.海拔高度:不超过2000m。

3.大气条件:最高温度+40℃时,空气的相对湿度不超过50%;在较低温度下可以允许有较高的相对湿度,例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。

4.污染等级:3级。

5.安装类别:III类。

6.安装条件:安装面与垂直面倾斜度不大于±5°。

7.冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

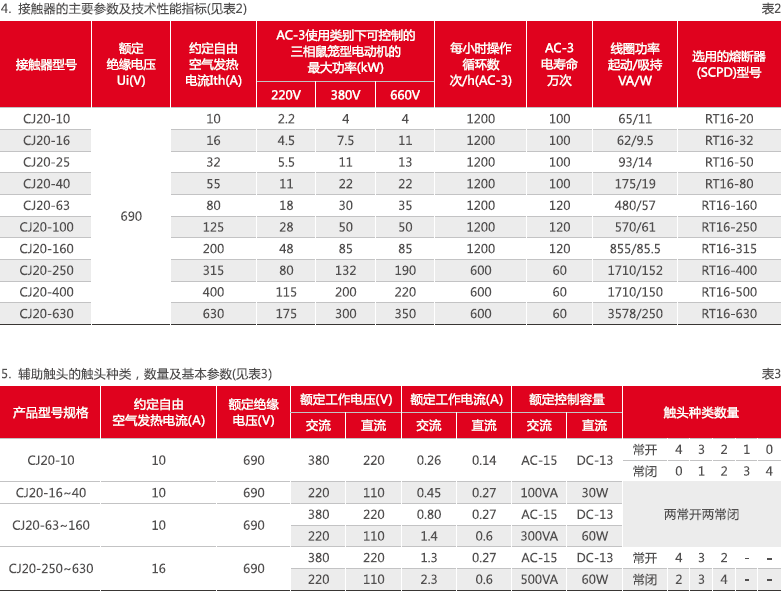

主要参数及技术性能

1.线圈额定控制电源电压Us为:交流50Hz,36V、127V、220V、380V;节电型产品:

2.JZ型110V、220V,J型220V、380V。

3.机械寿命:CJ20-10、16、25、40、63、100、160为1000万次,CJ20-250、400、

630为600万次。

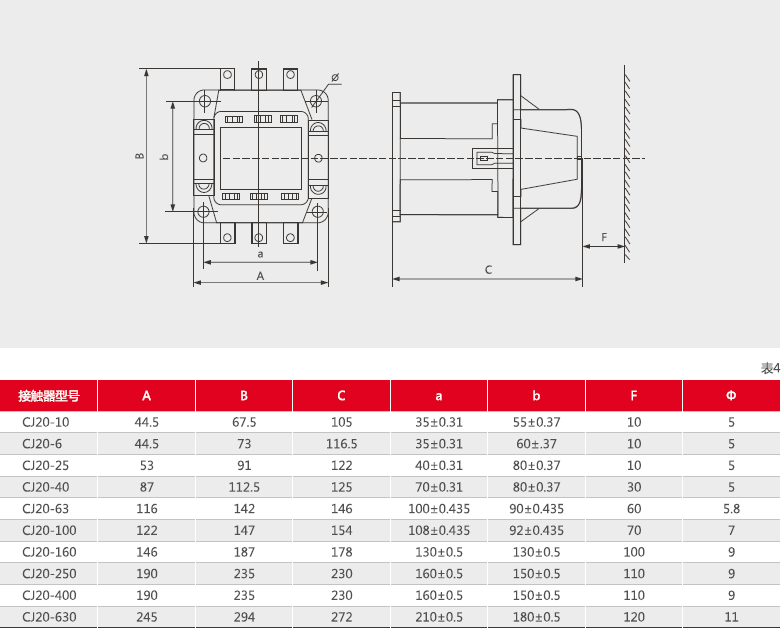

外形安装尺寸


订货须知

1.订货时必须指出:

1.1接触器完整的型号、名称。

1.2线圈的额定工作电压和频率或规格代号。

1.3辅助触头组合情况,如不指明,160A及以下规格均提供两常开两常闭,250A及以上规格均提供四常开两常闭。

1.4订货数量。

2.订货示例:CJ20-100交流梓触器线圈电压380V50Hz10台。
