CJ12 系列交流接触器

产品介绍

CJ12系列及派生的CJ12Z系列流接触器主要用于交流50Hz,额定工作电压至380V、额定工作电流至600A的电力线路中,供治金、轧钢企业起重机等的电气设备中,作远距离接通和分断电路,并作为交流电动机频繁地起动、停止、反向和反接之用。
标准符合:GB/T14048.4、IEC60947-4-1。

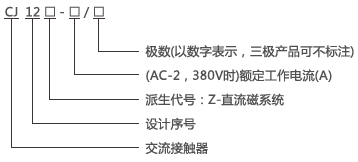

型号及其含义


正常工作条件和安装条件

1.周围空气温度为;-5℃~+40℃,24小时内其平均值不超过+35℃.

2.海拔高度:不超过2000m。

3.大气条件:最高温度+40℃时,空气的相对湿度不超过50%;在较低温度下可以允许有较高的相对湿度,例如20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。

4.污染等级:3级。

5.安装类别:III类。

6.安装条件:安装面与垂直面倾斜度不大于5°。

7.冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。


主要参数及技术性能

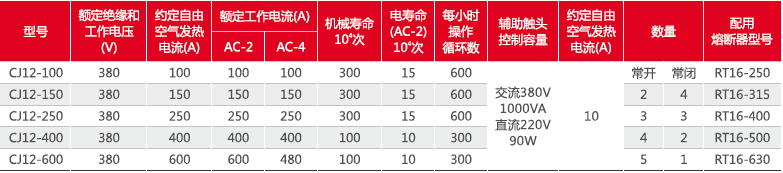

1.技术参数与性能(见表1)。

2.接触器适用于下述工作制:

2.18小时工作制。

1.2断续周期工作制,负载因数为40%(4、5极接触器仅适用于此工作制)。

1.3短时工作制。

3.吸引线圈规格:交流:50Hz:127V、220V、380V;直流:110V、220V。

4.动作特性:

吸合电压:(85%~110%)Us。释放电压:交流(20%~75%)Us,直流(10%~75%)Us。


注:1.机械寿命:二极产品应不少于1×106次,四、五极产品应不少于1×105次。

2.电寿命:三极产品按AC-3和AC-4使用类别以及二、四、五极产品按AC-2使用类别的电寿命指标由供需双方另行商定。

3.CJ12乙系列直流控制交流接触器最大电流规格至600A,且该系列直流控制交流接触器产品本体已占用一对常闭辅助触头。


结构特点

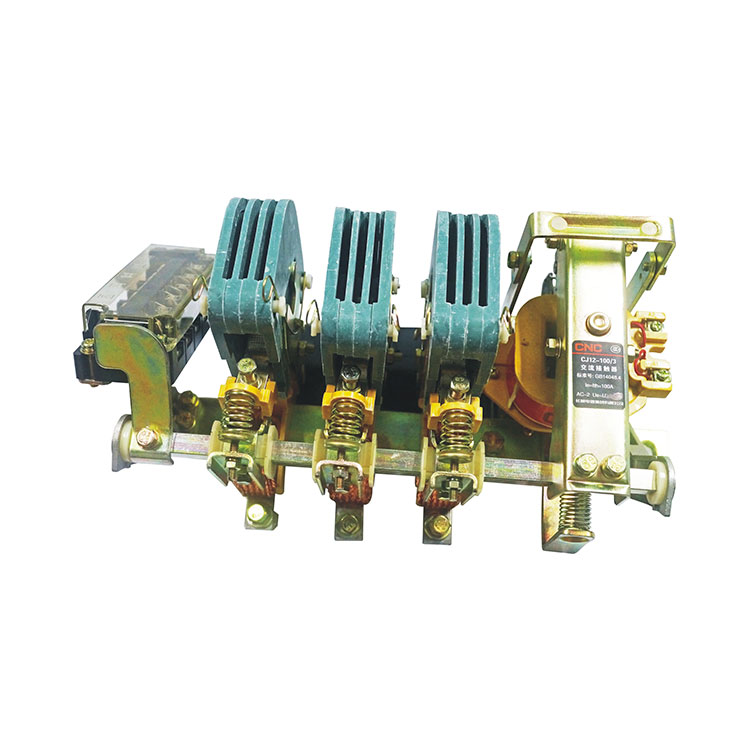

CJ12系列交流接触器为开启式,其结构为条架平面布置,电磁系统居右,主触头居中,辅助触头居左,并装有可转动的停档,整个布置便于监视和维修。

接触器的磁系统由“U”型动静铁心及线圈组成,动静铁心均装有缓冲装置,从而提高了产品寿命。CJ12Z为直流磁系统。

接触器的主触头系统为单断点转动式结构,配有塑料纵缝式灭孤罩,具有良好的灭弧性能。

辅助触头为桥式双断点,有透明防护罩,其常开常闭触头数可按表1进行组合。
