产品介绍

CJ19C系列切换电容器接触器（以下简称接触器）主要用于交流50Hz或60Hz，额定工作电压至380V的电力线路中，作为功率因数补偿装置中可控电容器至30Kvar的自愈式低电压并联电容器的投入和切除之用。接触器带有抑制涌流装置，能有效地减小合闸涌流对电容器的冲击和抑制开断时的过电压。
标准符合：GB/T14048.4、IEC60947-4-1。

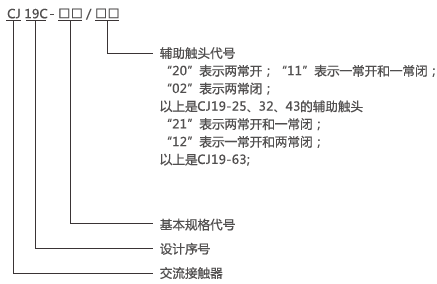

型号及其含义

正常工作条件和安装条件

1.周围空气温度为：周围空气温度上限值为+40℃，24小时内其平均值不超过+35℃；下限值不低于-5℃.

2.海拔高度：安装地点海拔不超过2000m。

3.大气条件：最高温度+40℃时，空气的相对湿度不超过50%；在较低温度下可以允许有较高的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。

4.污染等级：3级。

5.安装类别：III类。

6.安装条件：安装面与垂直面倾斜度不大于士5°。

7.冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

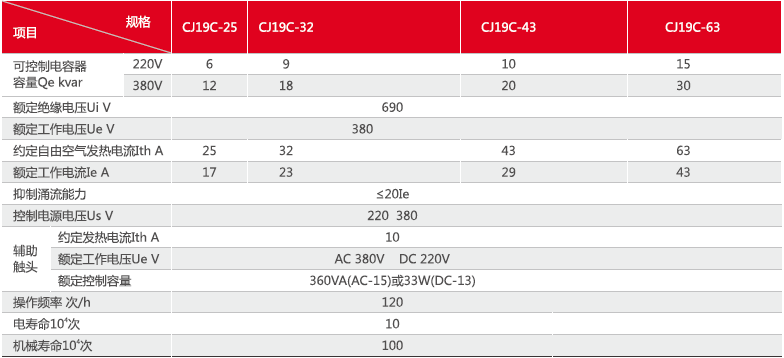

主要参数及技术性能

结构特点

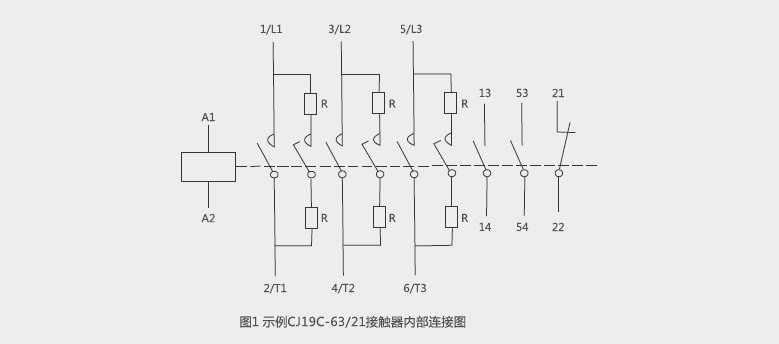

接触器为直动式双断点结构，触头系统分为上下两层，上层有预充触头与三对限流电阻，构成了限量装置，下层为工作触头。当合闸时，限流装置先接通，经数毫秒后工作触头接通，预充触头中永久磁铁在弹簧反作用下释放，断开限流电阻，使电容器正常工作，接触器内部连接见图；CJ19C-25~43有两对辅助触头，CJ19C-63有三对辅助触头。

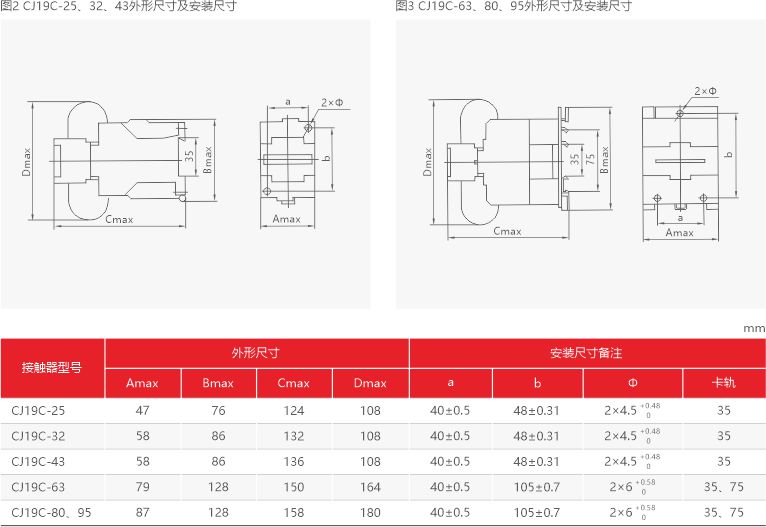

接触器接线端子有绝缘罩覆盖，安全可靠。线圈接线端带有电压标识，可防止接错，接触器除用螺钉安装外，还可以用TH型标准卡轨安装，CJ19C-25~43用35mm卡轨，CJ19C-63用35mm或75mm卡轨；

订货须知

1.订货时必须指出：

1.1接触器完整的名称、型号。

1.2线圈的额定控制电源电压和频率。

1.3订货数量。

2.订货示例：CJ19C-32/11切换电容器接触器线圈电压380V 50Hz10台。
