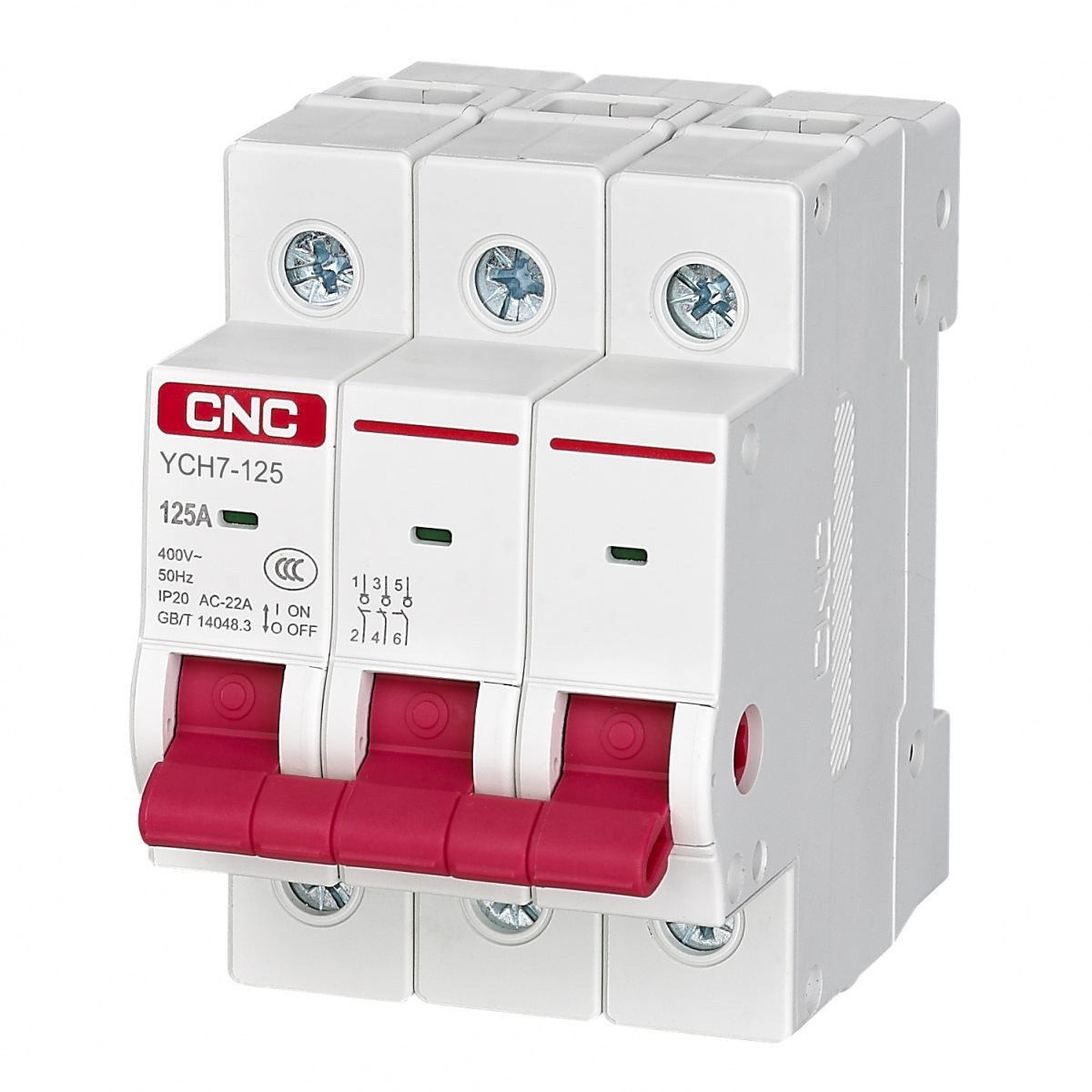

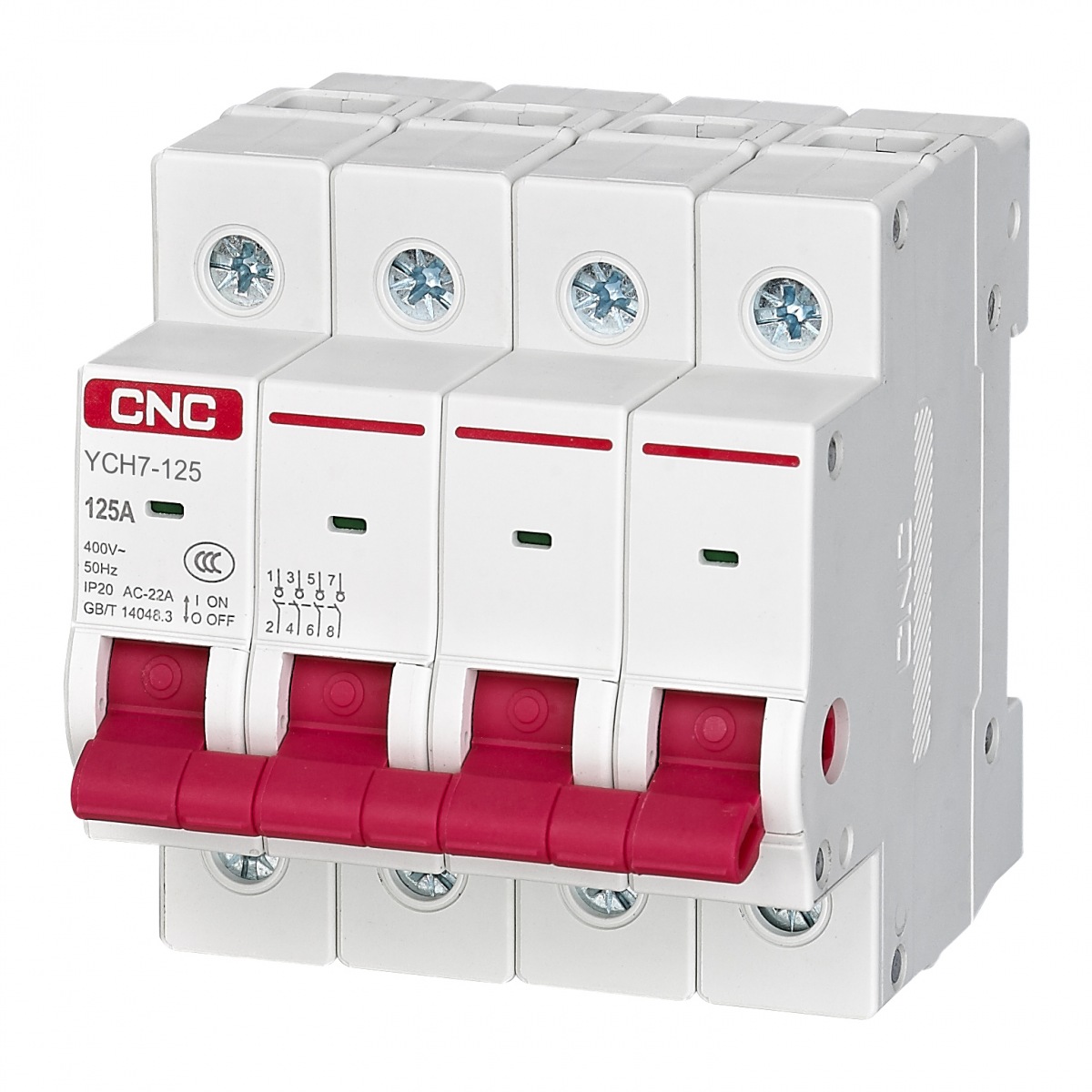

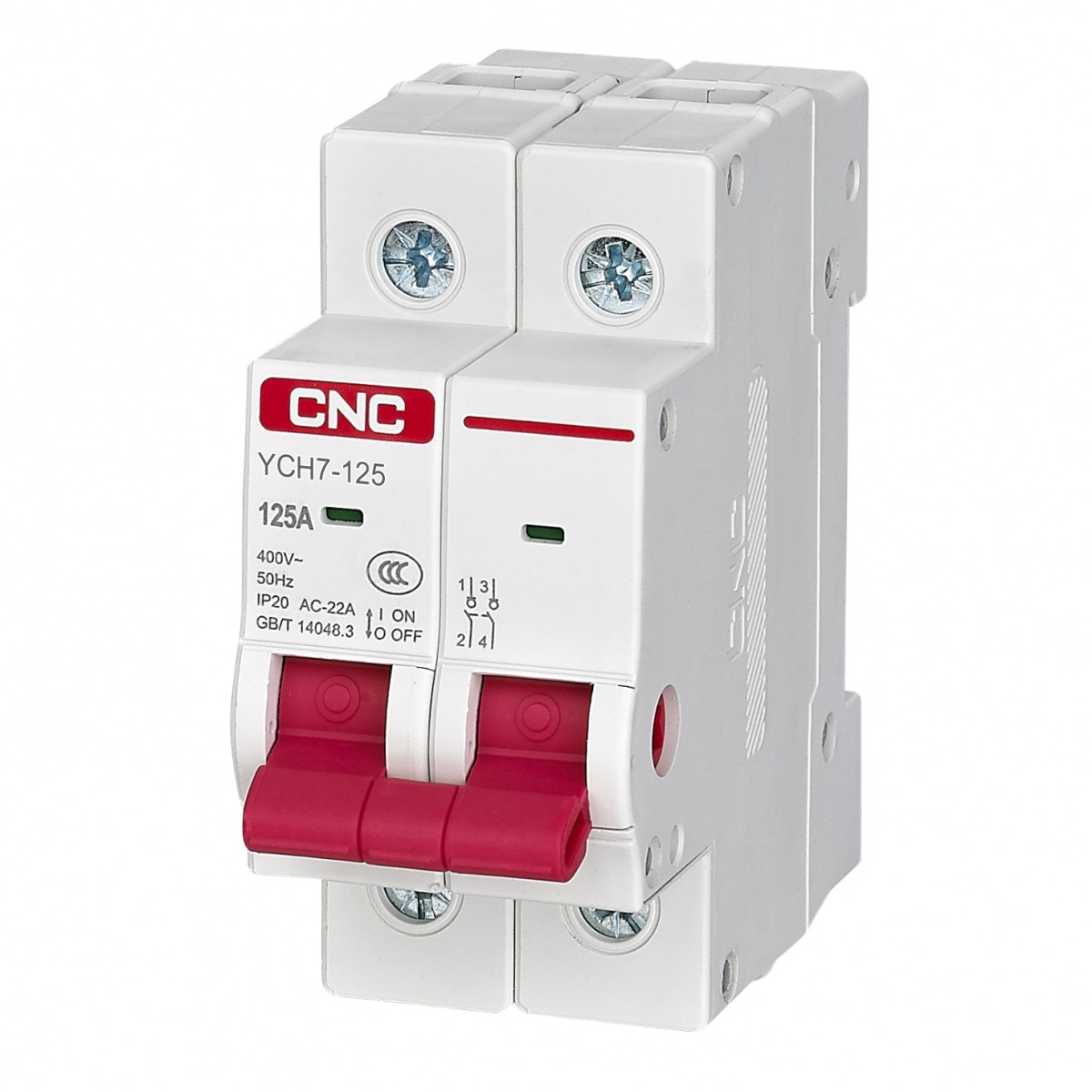

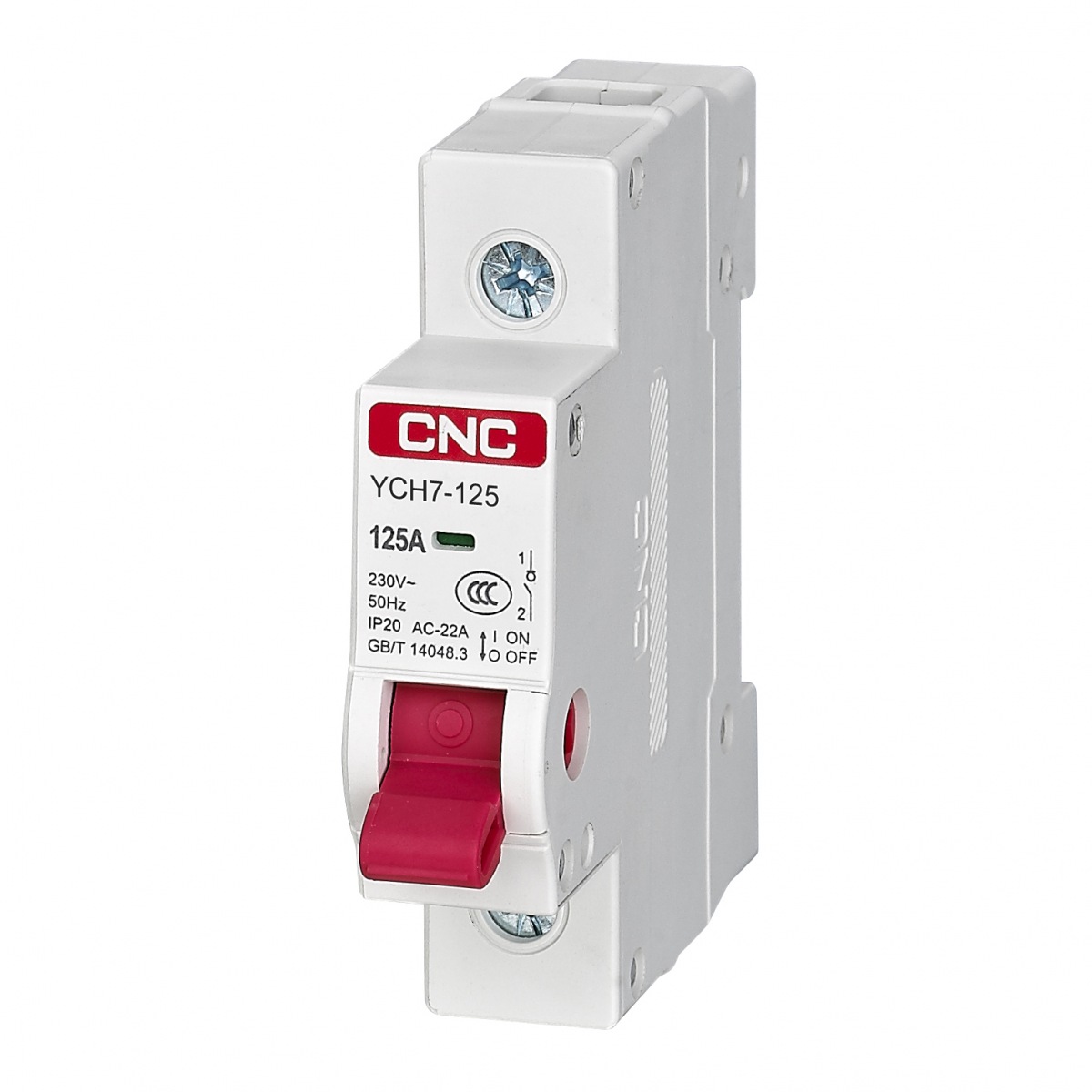

YCH7-125系列隔离开关

产品介绍

YCH7-125系列隔离开关适用于交流50Hz/60Hz,额定电压230V至400V,额定电流至125A的电阻性和电感性混合负载的接通或断开电路,包括适当的过负载,作线路与电源接通或隔离之用。产品具有分合闸指示功能,尤其适合线路检修时有效隔离电源,以确保检修人员的操作安全。主要作为终端电器的总开关,也可以用于不频繁控制各类电动机、小功率电器和照明等。
产品符合标准:IEC60947-3、GB14048.3。

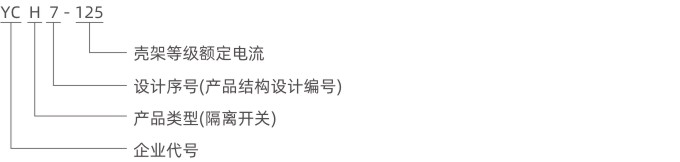

产品型号及含义


正常工作条件

● 环境温度:-25℃~+60℃;

● 海拔高度:海拔不超过2000m;

● 污染等级:2级;

● 安装类别:II、III;

● 使用类别:AC-22A;

● 安装方式:嵌入式垂直DIN标准导轨安装;

● 接线方式:用螺钉压紧接线,20A-63A扭紧力矩2.0N.m;80A-125A扭紧力矩3.5N.m。

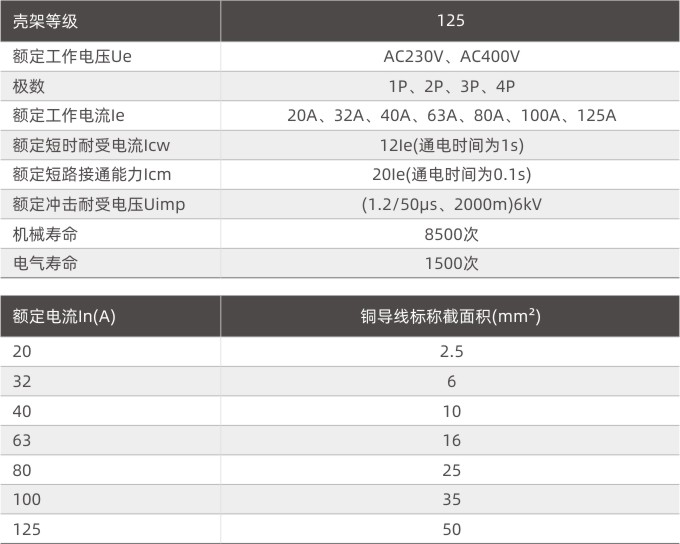

主要技术参数

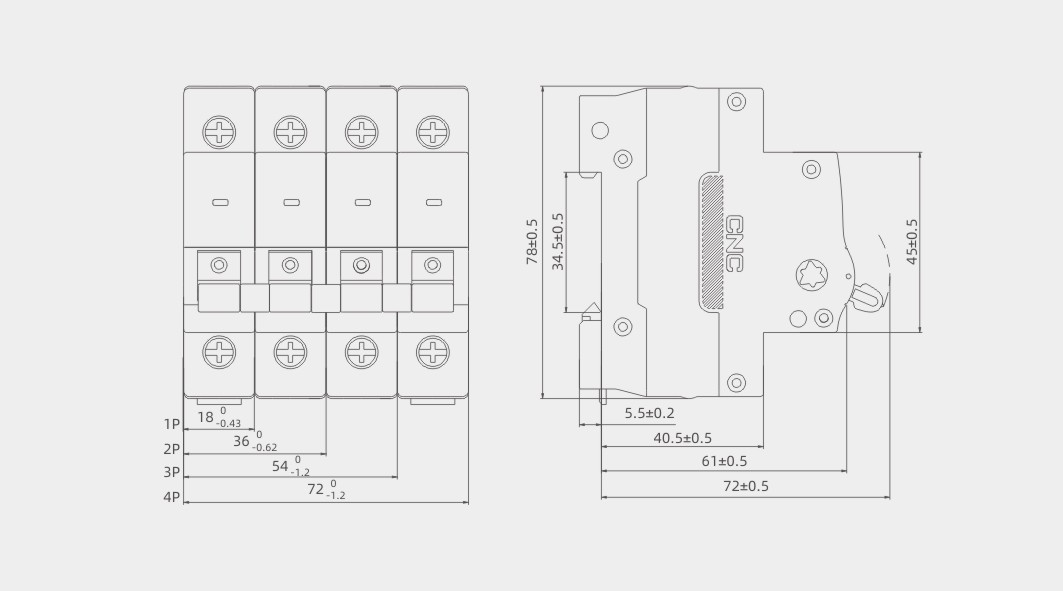

外形及安装尺寸


使用和维护

● 开箱检查

检查隔离开关有无运输过程发生的破损,应有使用说明书和产品合格证,对隔离开关进行几次机械操作,确认产品完好无损。

● 安装方法

安装时,将隔离开关卡入安装轨,使产品固定在安装轨上。需拆下产品时,将安装卡往下拉动即可卸下。导线使用参照表2规定。

● 运行

核对接线是否正确;确认连接导线的接线端子应紧固无松动。

将手柄向上的"I"方向推,是隔离开关闭合状态;将手柄向下的"O"方向推,是隔离开关断开状态。

● 维护

隔离开关在运行时,应定期检查,检查周期视周边条件决定。

隔离开关在使用、贮存、运输过程中,应防止摔跌冲撞,并不能受雨雪侵袭。


订货须知

● 用户订货时应标明隔离开关的产品型号、额定电流、极数、数量等要求。

举例:YCH7-125  3P/ 63A  880台(表示YCH7-125 隔离开关 三极 额定电流63A的产品880台)。

● 用户有特殊要求可另行协商。
