产品介绍

主要用途

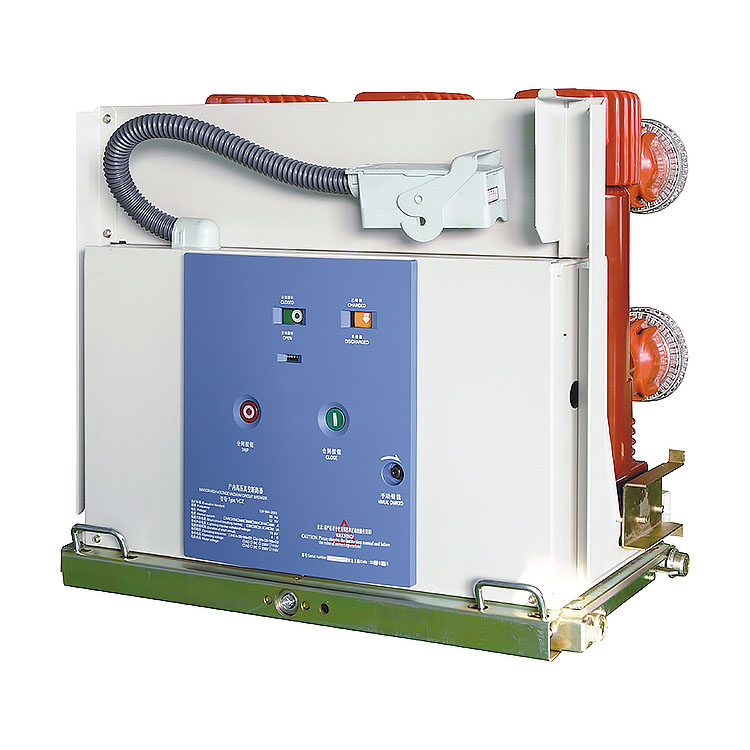

VS1-12P型户内高压真空断路器是三相交流50Hz，额定电压为12kA电力系统的户内开关装置，可供发电厂，变电站和工矿企业等，作电气设备的控制和保护之用，并适用于频繁操作场所，可装于KYN28-12型及其他铠装中置柜配套使用，也可装于固定柜或气体绝缘柜内。

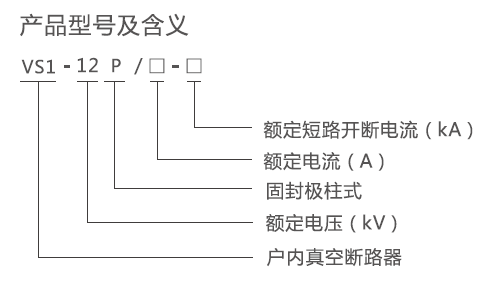

产品型号及其含义

结构特点

● VS1-12kV户内中压固封式真空断路器

● 12kV，..4000A，..50kA）

● VS1户内中压固封式真空断路器采用免维护的固封式真空极柱，可配装模块化的弹簧操动机构及永磁操动机构；具有性能可靠、机械寿命长、免维护、机械运动小、结构简单、工艺性能好的特点，而且可适用于各种恶劣的工作环境中。

● VS1断路器的极柱采用固态绝缘固封技术，将真空灭弧室及一次主导电回路等其他零部件用环氧树脂材料固封行程强绝缘、高机械强度的极柱，避免了恶劣运行环境对一次回路外绝缘的影响，实现了完全免维护。

● VS1断路器采用超低阻型真空灭弧室，满足了大电流运行情况下VS1断路器对温升的要求并降低了电能损耗。

● VS1断路器采用优化且模块化的弹簧操作机构，结构精简，性能稳定，维护方便；模块化生产工艺性好，易于标准化生产，交货周期短。

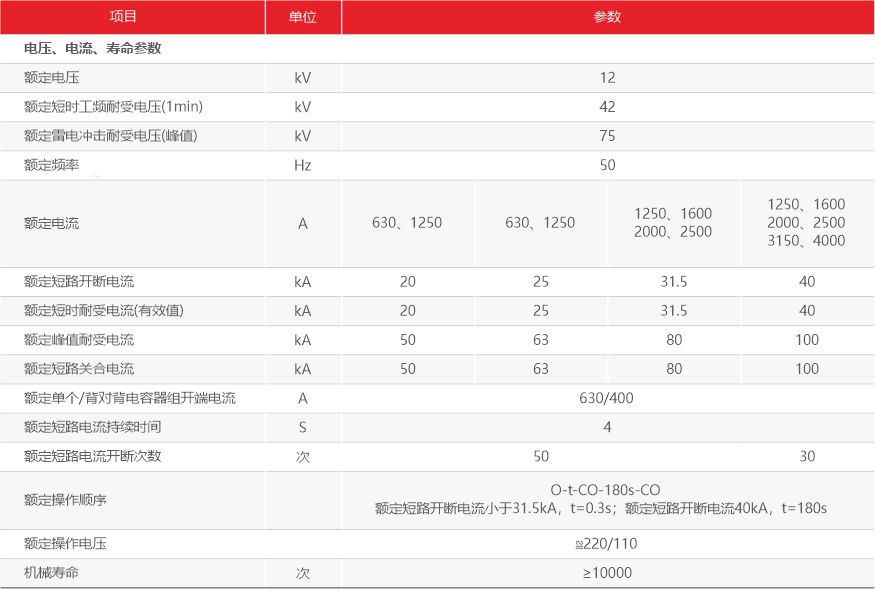

主要技术参数

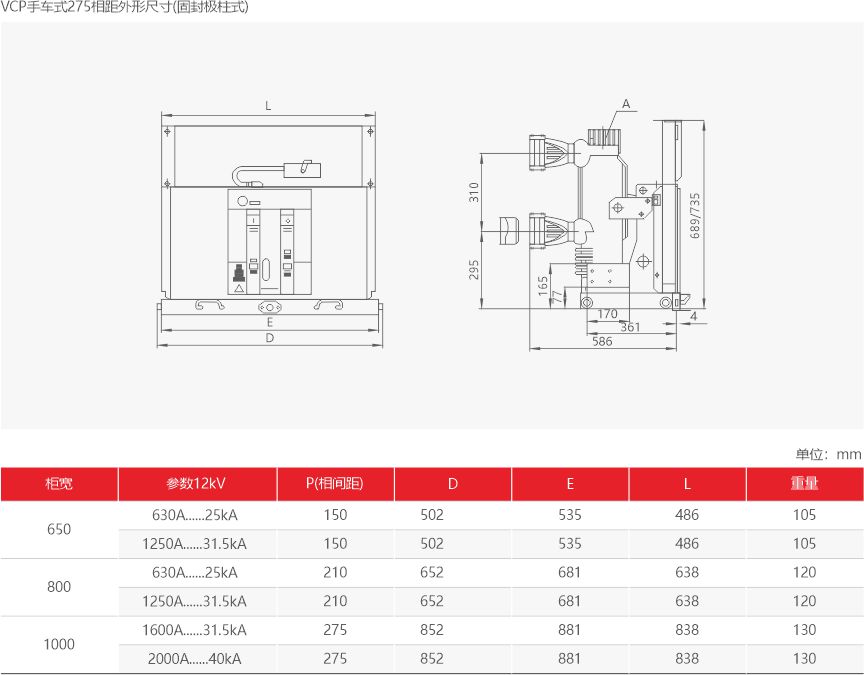

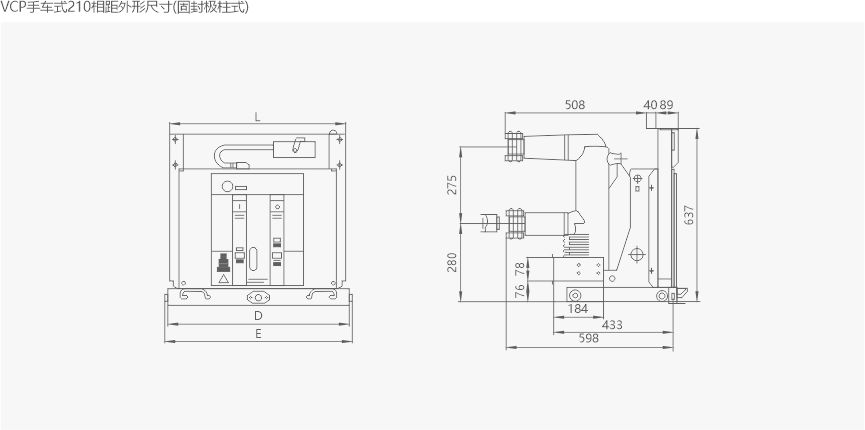

外形及安装尺寸
