主要用途

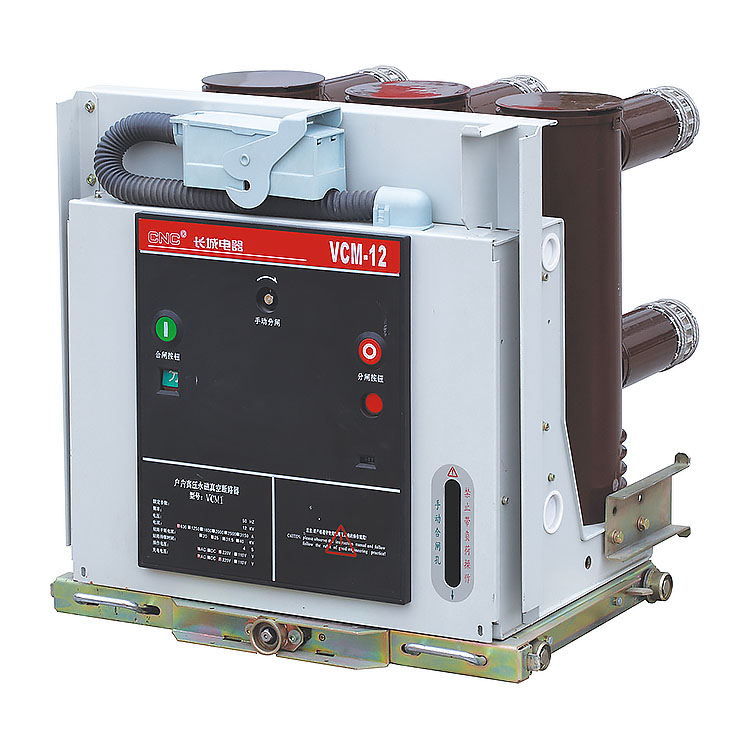

ZN63M-12（VCM1）型户内高压永磁真空断路器，属国内先进产品。该产品采用自主研发的YG型永磁操动机构，具有手动分闸和电动合分闸功能。省去了传统弹簧机构中复杂、易损的储能和锁扣装置，极大的简化了传动环节，尤其是手动分闸装置，用于二次操作回路故障时，带负荷紧急分闸操作，从而真正实现了高可靠、长寿命、免检修，维护简单。正常情况下使用寿命长达3万次。

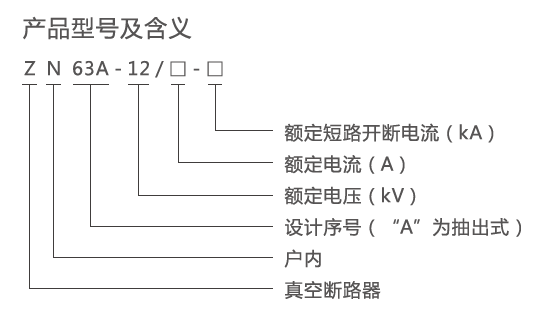

产品型号及含义

主要特点

>>先进的控制技术与长寿命

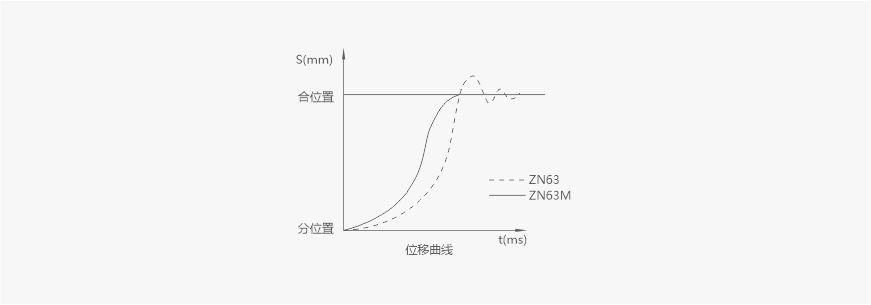

由于采用高性能永磁材料和采用高档微机设计的控制器，通过本公司专有的控制技术，调节永磁机构线圈驱动功率，以获得断路器最佳分、合曲线，并使分、合末端有效的实现了软着陆，大幅度降低了机械碰撞，极大的提高了机械构件的寿命。也免除了操作过程中，动、静导电杆因机械碰撞而累积的机械形变及所造成的超行程、开距变化，断路器的优越性能。

>>结构简洁、可靠性高

采用全新设计的永磁操动机构，出力大、重量轻、操作方便、动作可靠。永磁机构零件数比原弹簧机机构数量减少90%以上，在分合闸位置均无机械锁扣。在合闸位置，永久磁铁利用动、静铁心提供的低磁阻抗通道将动铁心保持在合闸位置。在分闸位置，通过分闸簧保持。机械传动简介，真空灭弧室触头运动平稳，无拒合、拒分及误合、误分现象。手动分闸灵巧方便。

>>功能完善

1.电源适应能力强，外部不同的交/直电源经控制器通过现代化电源技术的转换，使机构工作在最佳电压情况下，使操作功小。

2控制器已经为断路器提供了‘防跳’、‘自由脱扣’及完善的‘闭锁保护’功能等。

2控制器软件升级可‘在线编程”，使得控制器能方便满足日益增长的继电保护需求。

>>通信方便

标准的通信接口，方便组网，实现远程数据交换。可以向中央控制室传送断路器的所有信息，也可以接受中央控制室发来的各种指令。

>>抗干扰强

电磁兼容能力满足国家标准四级的要求，可免除电磁干扰引起的问题。

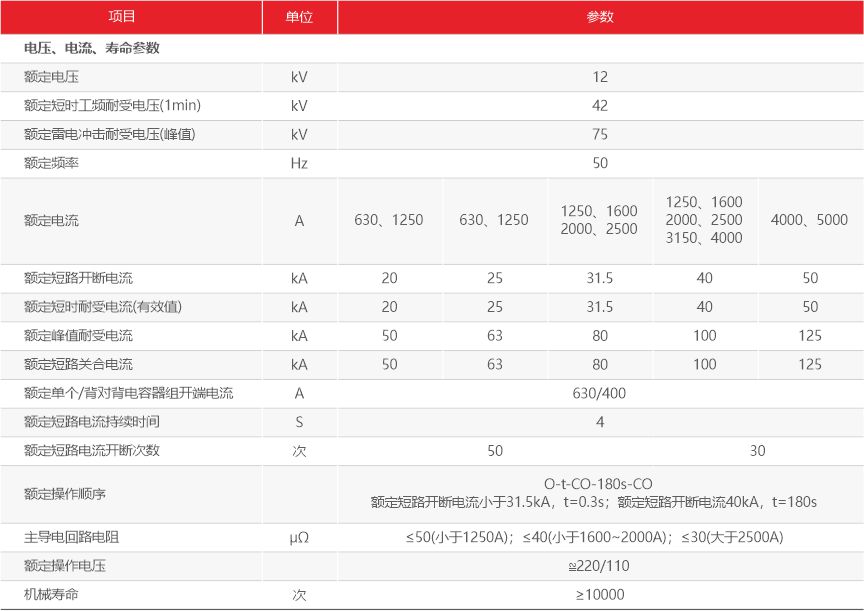

主要技术参数
