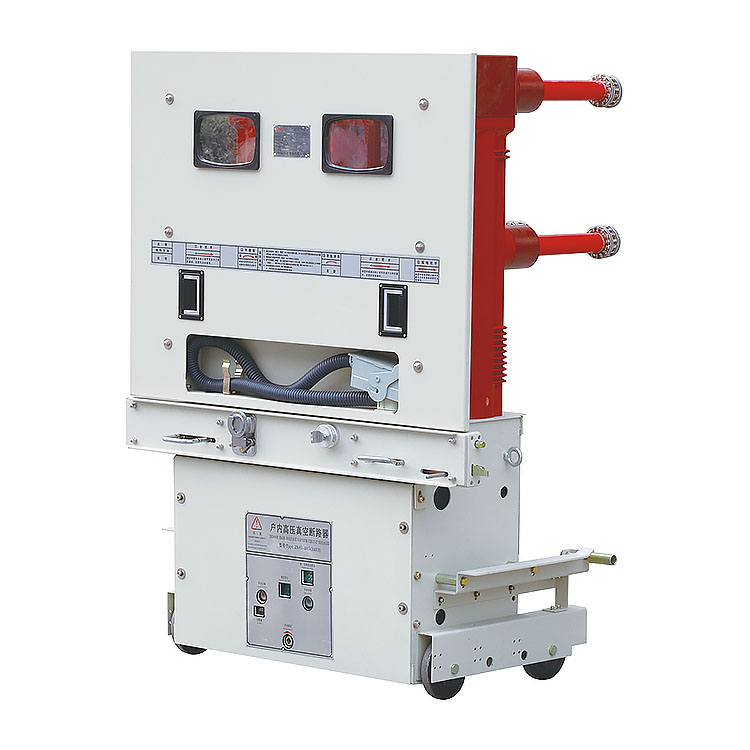

产品介绍

ZN85-40.5/T2000-31.5型户内高压真空断路器（以下简称断路器），适用于三相交流50Hz，额定电压40.5kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。
断路器与操动机构采用上下布置机构，有效地降低了断路器的深度。

产品概念

ZN85-40.5/T2000-31.5型户内高压真空断路器（以下简称断路器），适用于三相交流50Hz，额定电压40.5kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流、过载电流、故障电流之用。
断路器与操动机构采用上下布置机构，有效地降低了断路器的深度。
三相灭弧室和相联带电体由三只独立的环氧树脂绝缘筒相隔离，构成复合绝缘结构，断路器满足正常运行条件下的空气距和爬距要求，并有效地减小了断路器的体积。主导电回路真空灭弧室和动静导电联接安装在绝缘筒内，使相间距仅为300mm。主回路电气连接全部采用固定式连接，具有很高的可靠性。绝缘筒安装在断路器框架上方。

       总体布局合理、美观、简洁。体积小七、操作灵活，具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。

       该断路器适用于频繁操作及多种场合和运行条件比较苛刻的场所。

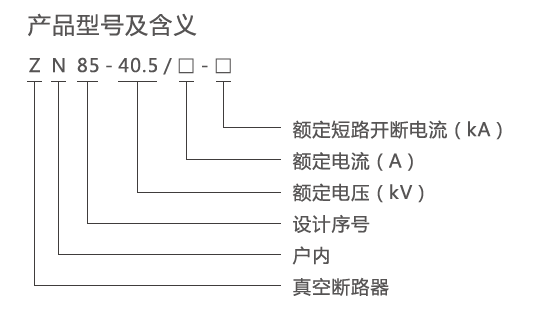

产品型号及其含义

主要特点

1.采用丝杠推进机构，省力、平稳、自锁性能好。

2.体积小巧、操作灵活，具有电气性能可靠、使用寿命长、检修方便、维护少的特点。

操动机构

1.ZN85真空断路器的采用整体式3AV3弹簧操作机构，机构相对成熟，稳定可靠。

2.机构设计简单，输出曲线及其性能更适合40.5kV真空断路器的特点和要求。

安装方式

1.ZN85真空断路器在开关柜内的安装形式既可以是固定式，也可以是抽出式，具有良好的互换性。

2.该系列手车式断路器主要配1400mmKYN61型落地柜，固定式断路器配XGN-40.5、GG1A-40.5及箱式变电站等。

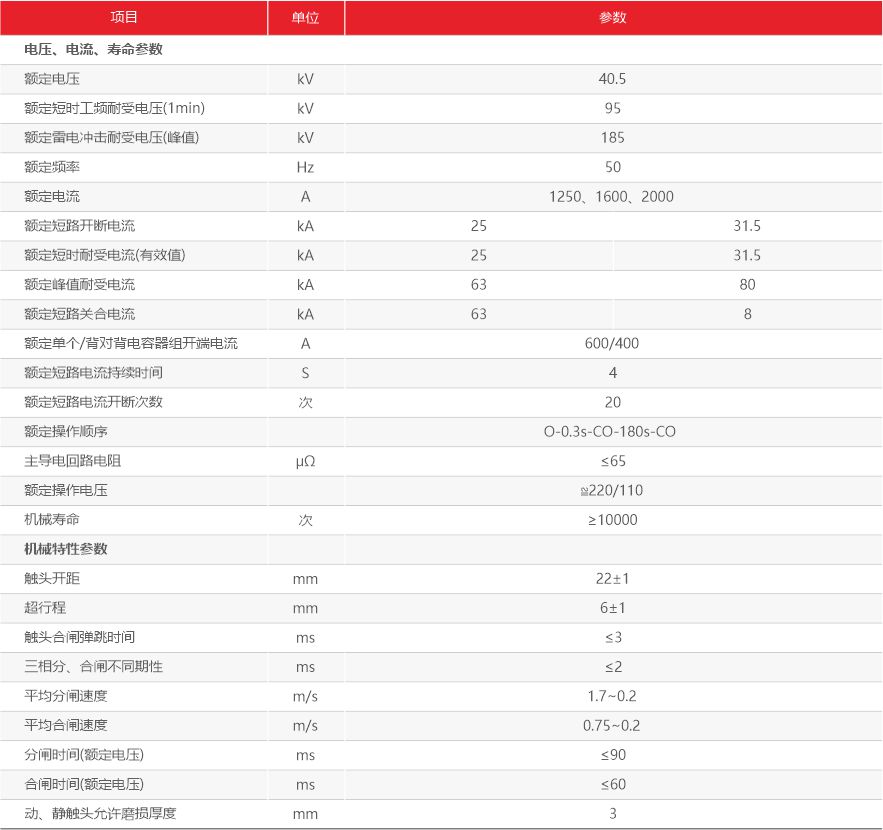

主要技术参数

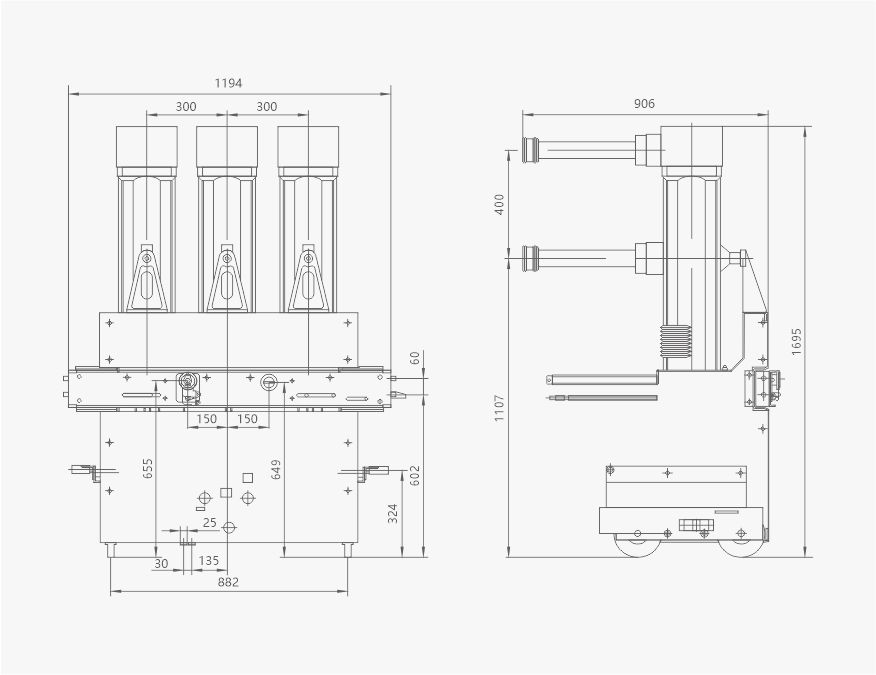

外形及安装尺寸
