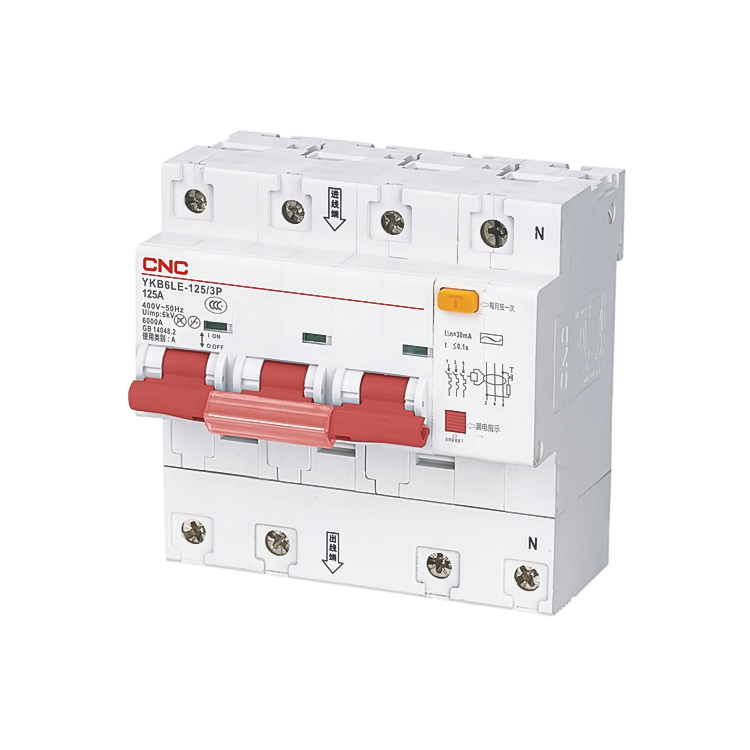

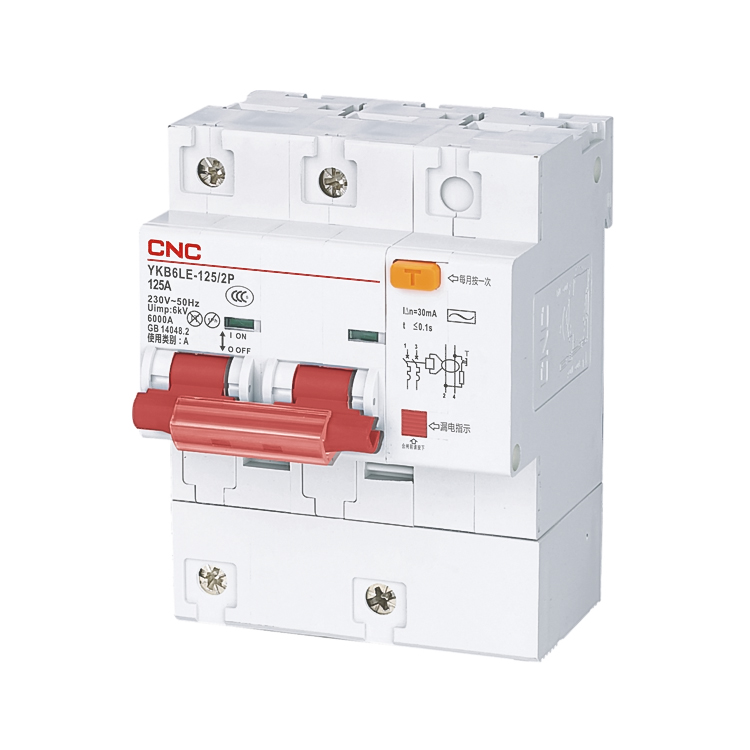

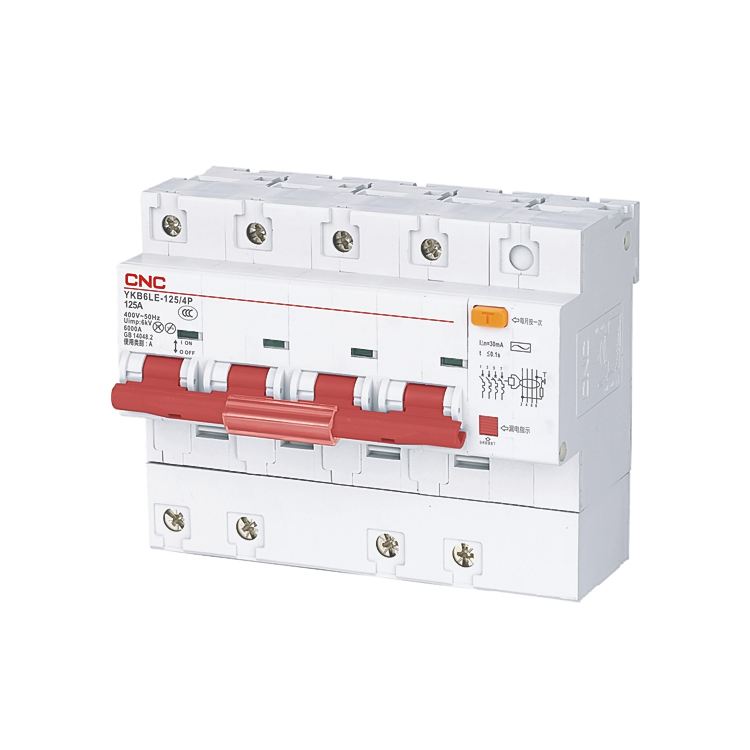

YKB6LE-125 剩余电流动作断路器

产品介绍

YKB6LE-125漏电断路器适用于交流50Hz,额定电压单极两线,两极230V,三极,三极四线,四极400V,额定电流从63A至125A的线路中,当人身触电或电网泄露电流超过规定值时,漏电断路器能够在极熔的时间内迅速切断故瓣电源,保护人身及用电设备的安全,同时可以保护线路和电动机的过规或短路,亦可作为线路的不频繁转换及电动机的不频繁启动之用。
产品符合GB/T14048.2《低压开关设备和控制设备低压断路器》标准,等同采用正C60947-2:1997标准。

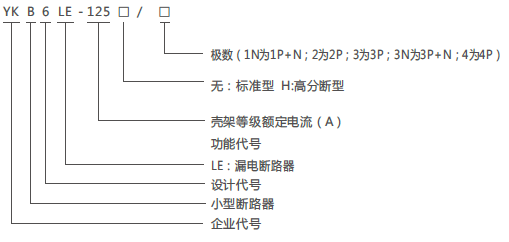

产品型号及含义


正常工作条件

1海拔高度不超过2000m;

2周图空气温度不高于+40℃、不低于-5℃;24h的平均值不超过35℃;

3.大气的相对湿度,在周田最高温度为+40℃时,不超过50%;在较低的温度下可以有较高的相对遥度,在最湿月的月平均温度为+25时,月平均最大相对湿度为90%,并考虑到温度变化发生在产品表面上的凝露;污染等级:3级;

4.安装类别:m类;

5.安装型式:采用TH35-7.5型钢安装安装;

6.安装条件:安装场所的外磁场任何方向均不应超过地磁场的5倍;漏电断路器一般应垂

7.直各方位的倾斜度不超过5°;手柄向上为接通电源位置,安装处应无显著冲击和振动。


主要技术参数

1额定电压Ue(V):单极两线、两极为230;三极、三极四线、四极为400;

2.额定电流e(A):63、80、100.125A;

3.壳架等级额定电流nm(A):125A;

4.额定剩余动作电=n(A):0.03、005、0.075、0.1.03;

5.额定剩余不动作电流Iano(A):0.5Ian;

6.延时型极跟不驱动时间:0.065、0.1s;

7.额定短路分断能力Icu(A):YKB6LE-125:6000;YKB6LE-125H:10000;

8.额定剩余接遥和分断能力IAm(A):2000;

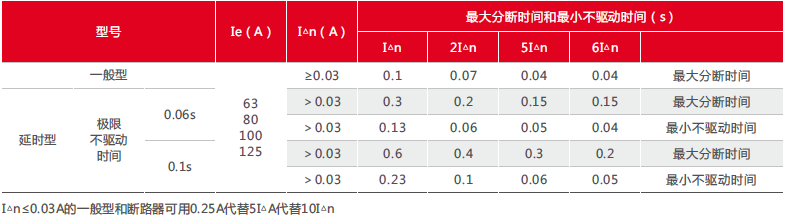

9.额定剩余电流动作的分断时间

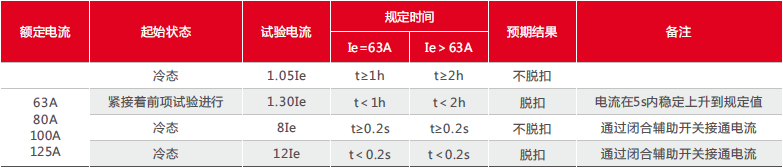

10.过电流保护特性

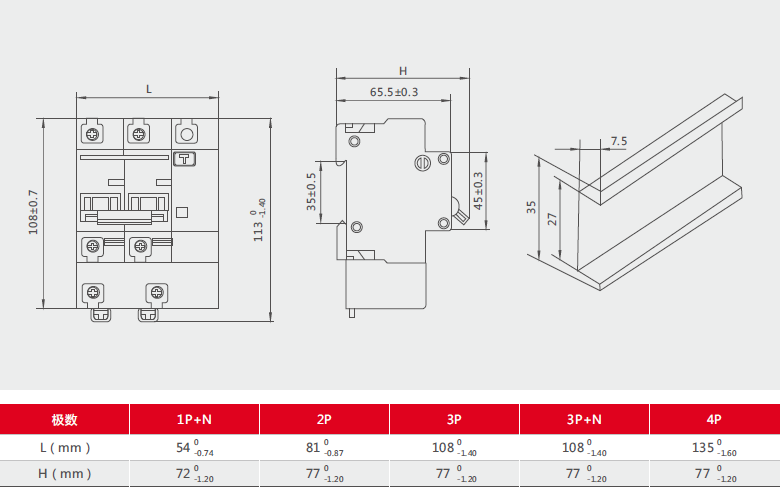

外形及安装尺寸
