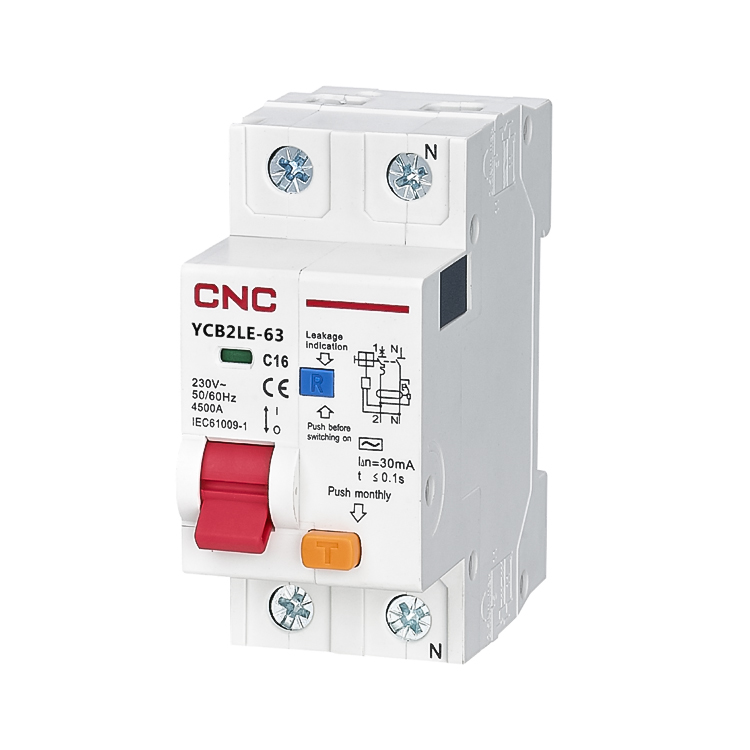

产品介绍

YCB2LE-63剩余电流动作断路器适用于交流50/60Hz，额定电压230V，额定电流6A至63A的线路中，作剩余电流保护之用。对人身进行间接接触保护，设备外露导电部件应可靠接地。当人身触电或电网泄漏电流超过规定值时，剩余电流动作断路器能在极短的时间内自动切断电源，保障人身安全和防止设备因发生泄漏电流而造成的事故。
剩余电流动作断路器还具有过载和短路保护功能，可用来保护线路的过载和短路，也可在正常情况下作为线路的不频紧转换之用。
本产品符合GB/T16917.1和EC61009-1标准。

产品亮点

● 一体式设计，极数2P36mm宽度带漏电保护；

● 漏电动作自锁、防误合闸功能；

● 火零双通断功能；

● 限流能力高，分断能力达6kA；

● 抗EMC电磁兼容特性高。

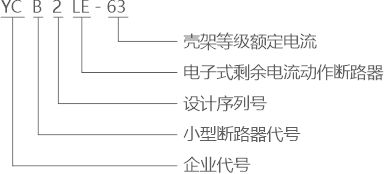

产品型号及含义

正常工作条件

● 工作温度：-25℃-+60℃，+20℃相对湿度不应高于90%；+40℃相对湿度不应高于50%；

● 海拨高度：≤2000m；

● 安装类别：Ⅱ、Ⅲ

● 安装方式：嵌入式垂直DIN标准导轨安装

● 污染等级：2

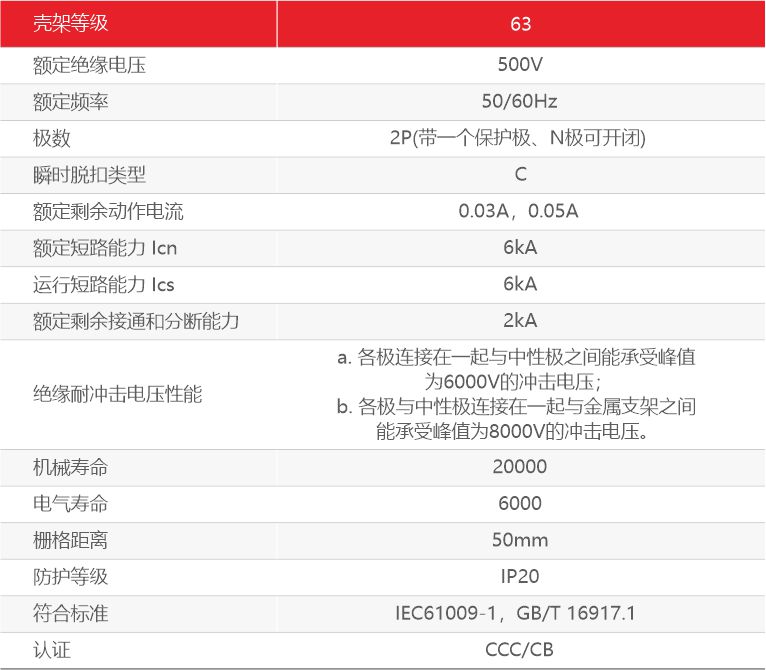

主要技术参数

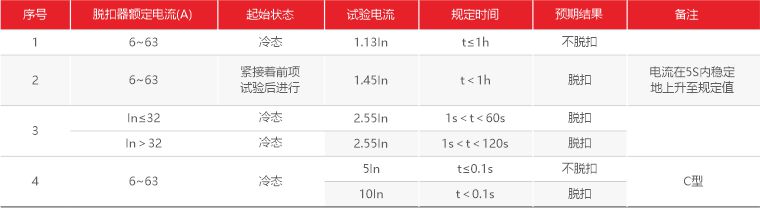

过电流保护特性

不同环境温度电流修正系数

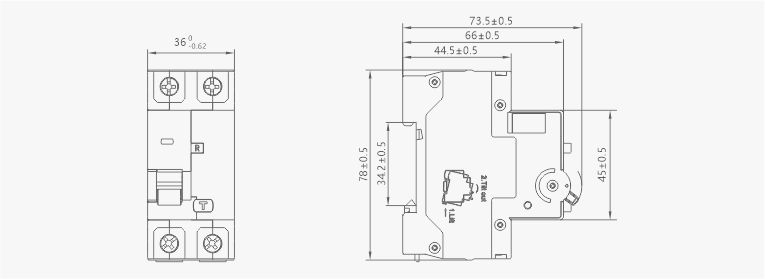

外形及安装尺寸

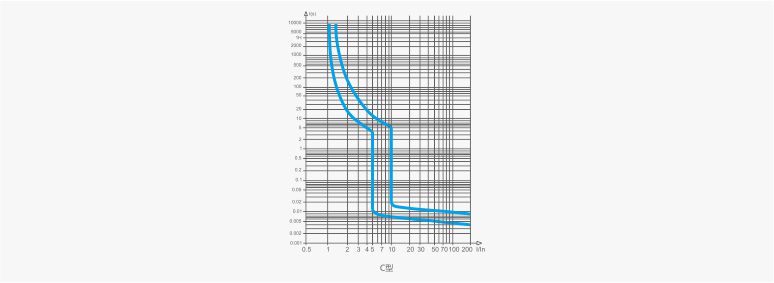

脱扣特性曲线
