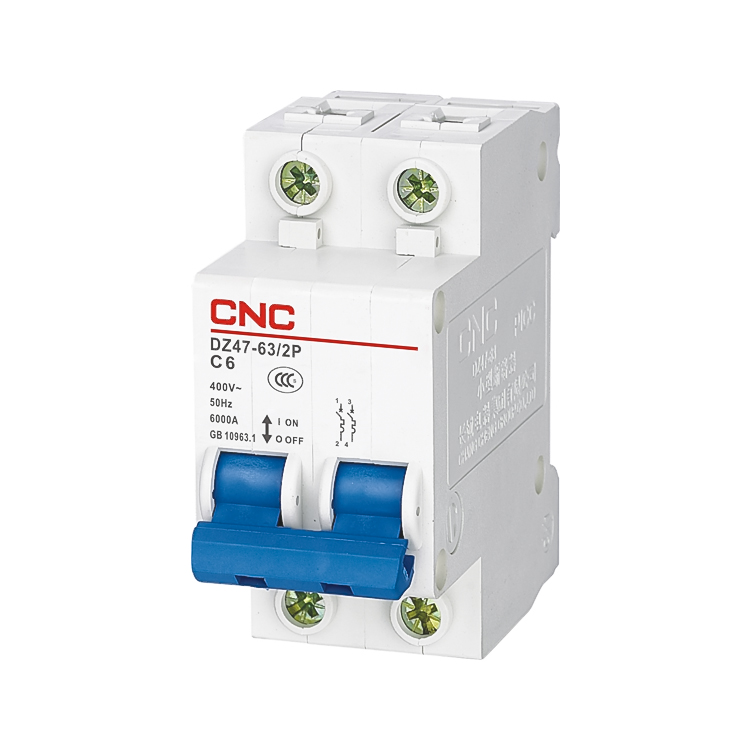

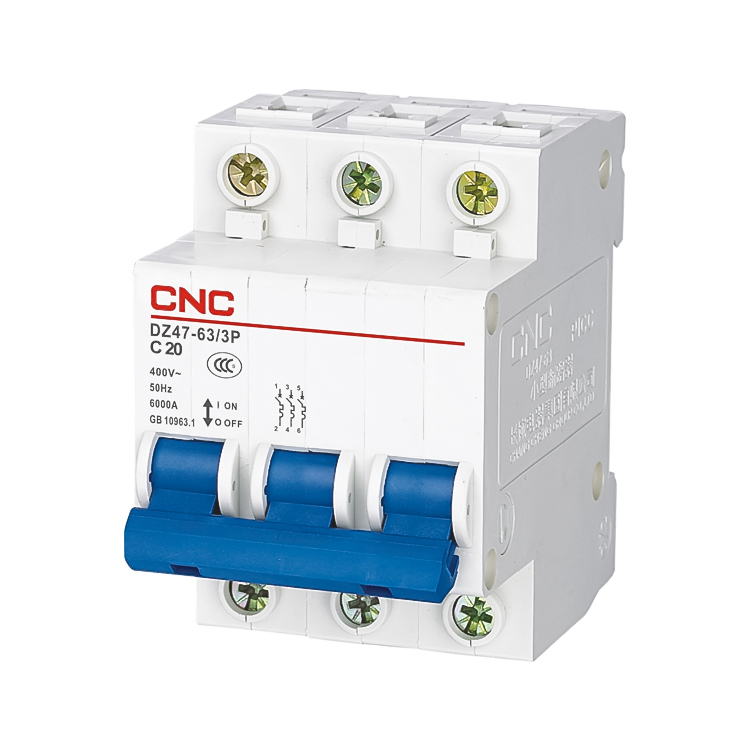

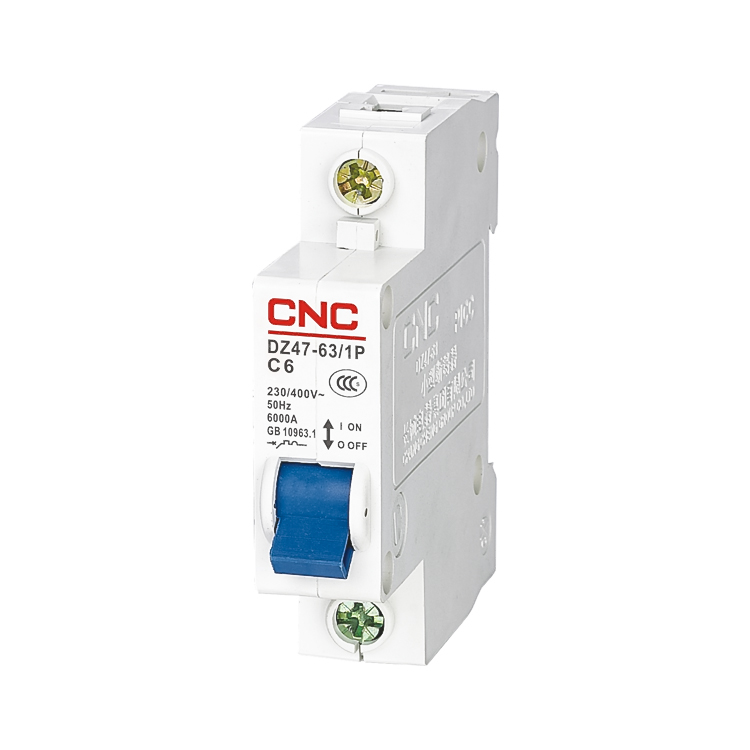

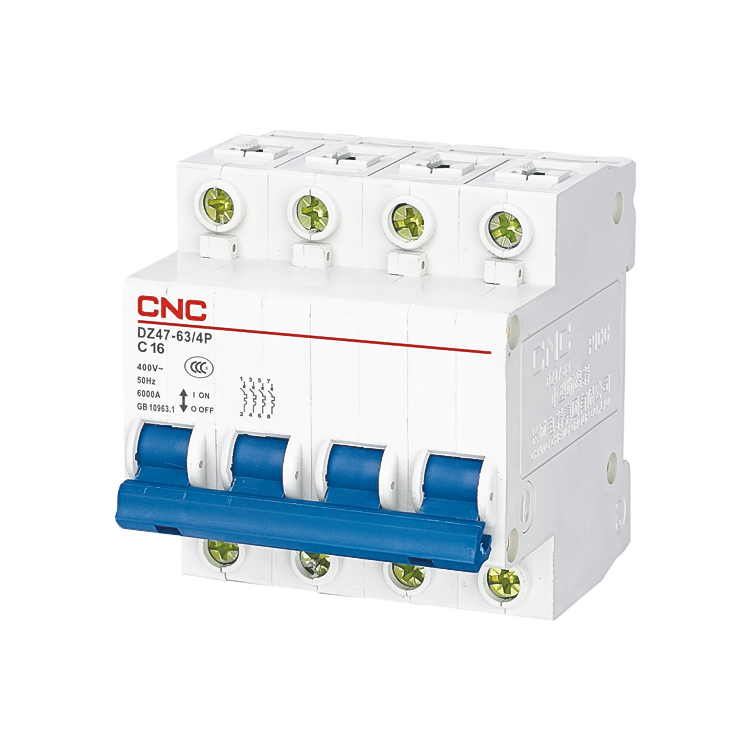

产品介绍

DZ47系列小型断路器，适用于照明配电系统或电动机的配电系统。外形美观小巧、重量轻，性能优良可靠，分断能力较高，脱扣迅速，导轨安装，亮体和部件采用高阻燃及耐冲击塑料，使用寿命长，主要用于交流50Hz，单极230V，二、三、四极400V线路的过载、短路保护，同时也可以在正常情况下不须繁地通断电器装置和照明线器。
产品符合标准：IEC60898-1、GB/T10963.1.

产品型号及含义

主要技术参数

1.按额定电流In分：6、10、16、20、25、32、40、50、63A

2.按极数分：a.单极；b.二极；C.三极；d.四极

3.按断路圈瞬时脱扣圈的型式分：C型（5In-10ln）；D型（101nl-20In）

4.额定短路能力：C型.Ins406kA，50/60A：4.5kA；D型4.5kA

5.机械电气寿命：电气寿命：4000次；机械寿命：10000次

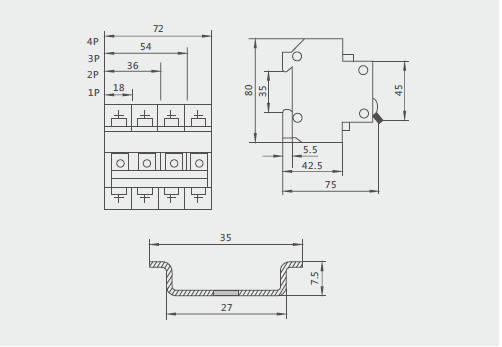

外形及安装尺寸
