产品介绍

YCW15系列万能式断路器(以下简称断路器)适用于交流50Hz，额定电流至4000A，额定工作电压至1140V的配电网络中，用来分配电能和供电线路及电气设备的过载、欠电压、短路保护之用。壳架等级额定电流630A及以下的断路器也能在交流50Hz、380V网络中供作电动机的过载、欠电压和短路保护。
断路器在正常条件下可作为线路的不频繁转换之用，壳架等级额定电流630A及以下的断路器在正常条件下也可作为电动机的不频繁起动之用。
产品符合标准：IEC60947-2、GB14048.2。

产品型号及含义

结构特征

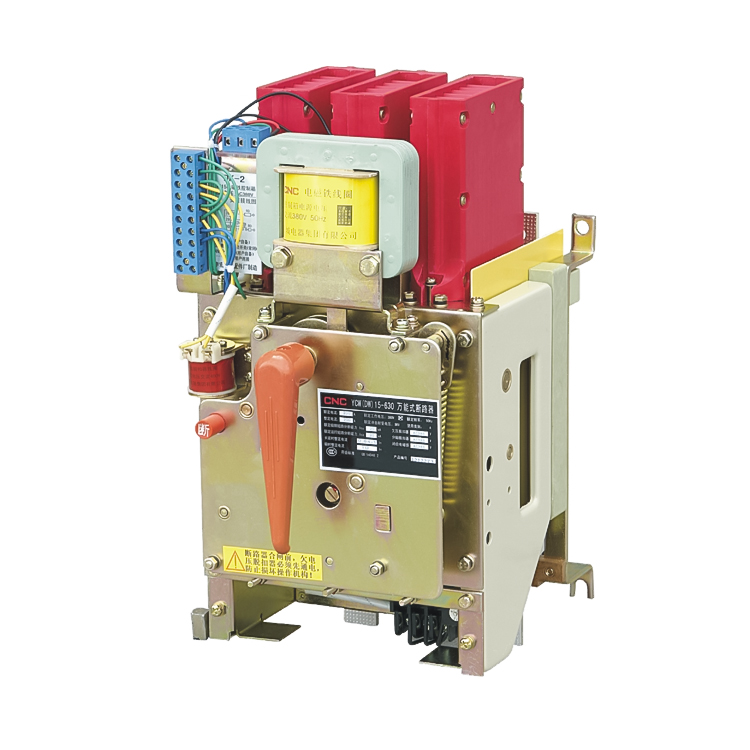

● YCW15-630万能式断路器

该断路器为立体布置形式，触头系统、快速电磁铁、左右侧面板均安装在一块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面。有"分"、"合"指示及手动断开按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。电流互感器套在下母线上，热继电器装在下方。

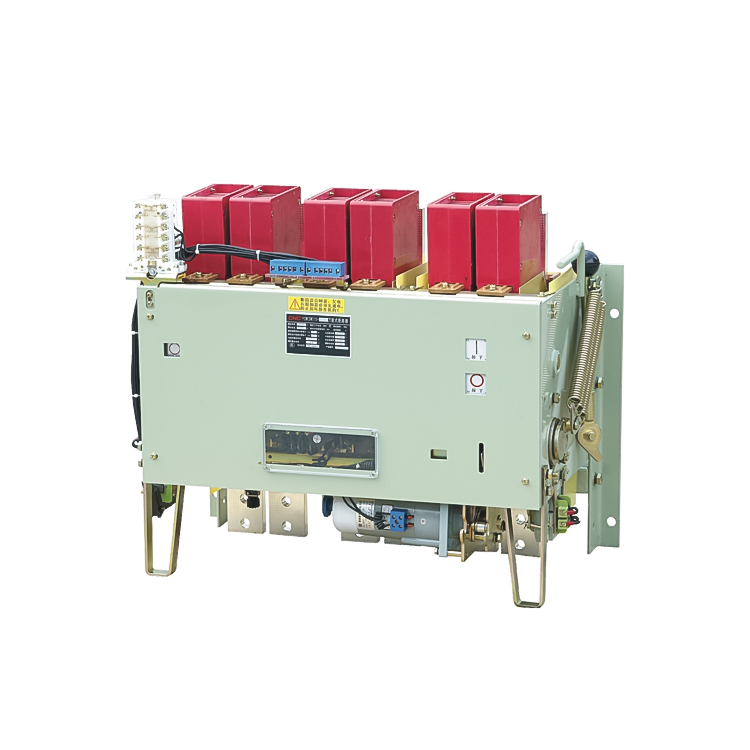

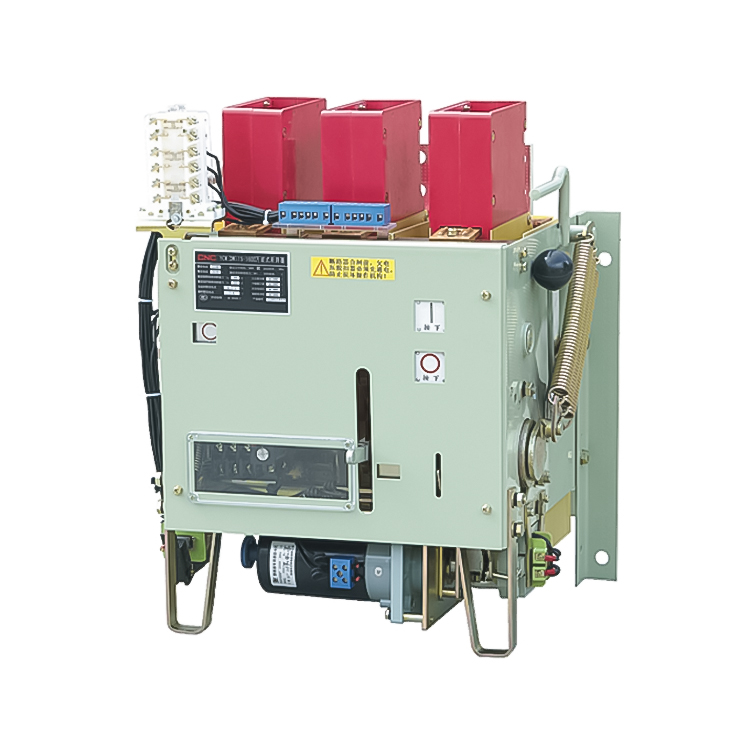

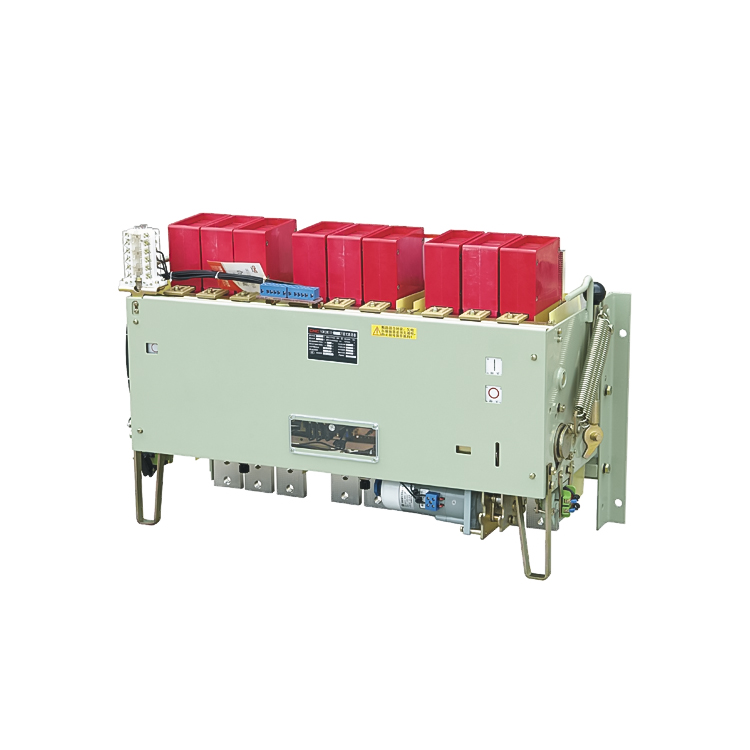

● YCW15-1600、2500、4000万能式断路器

该断路器为立体布置形式，触头系统，操作机构均安装在铁制框架上。上部装有灭弧系统，右面装在操作机构。有"通"、"断"指示及手动"合""分"按钮。左侧面装有分励脱扣器、欠电压脱扣器。电流互感器套在下母线上，热继电器均可分别装在下方。

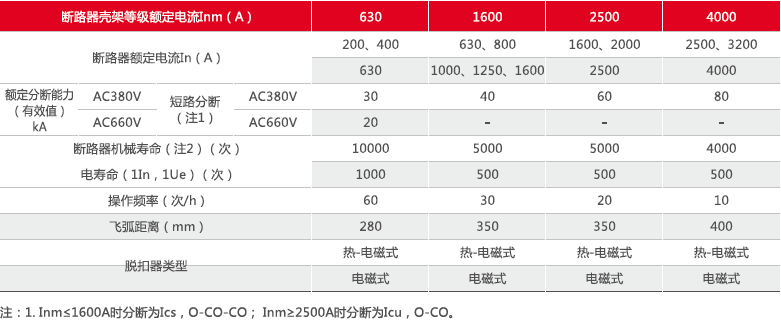

主要技术参数

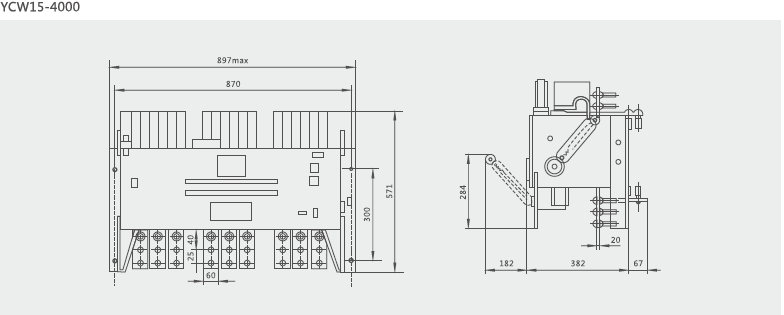

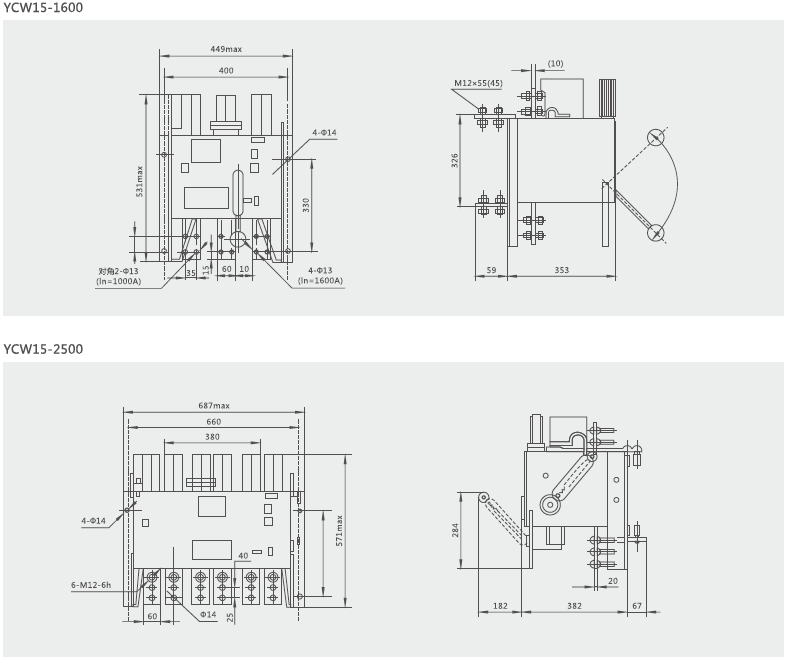

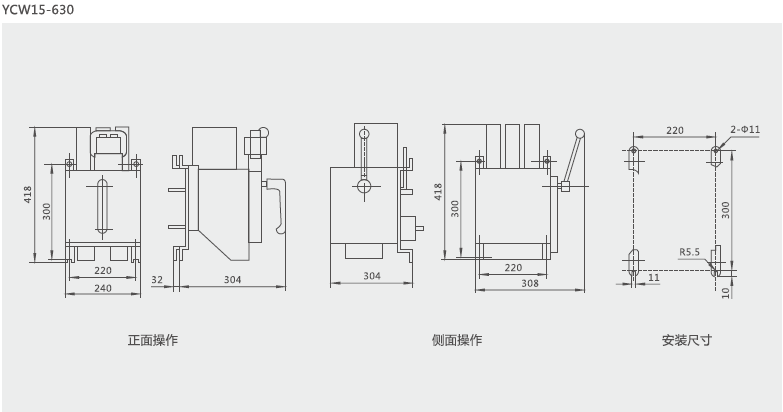

外形及安装尺寸
