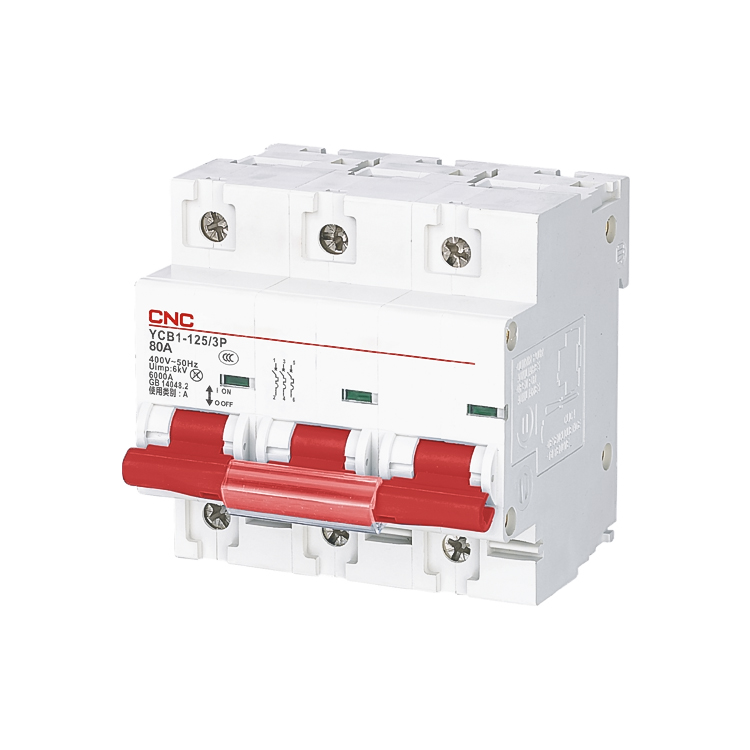

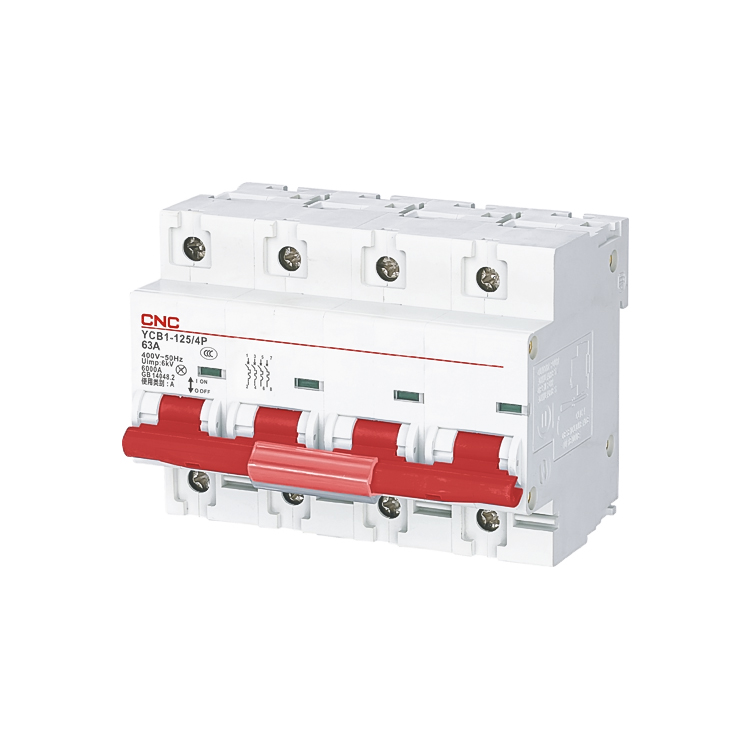

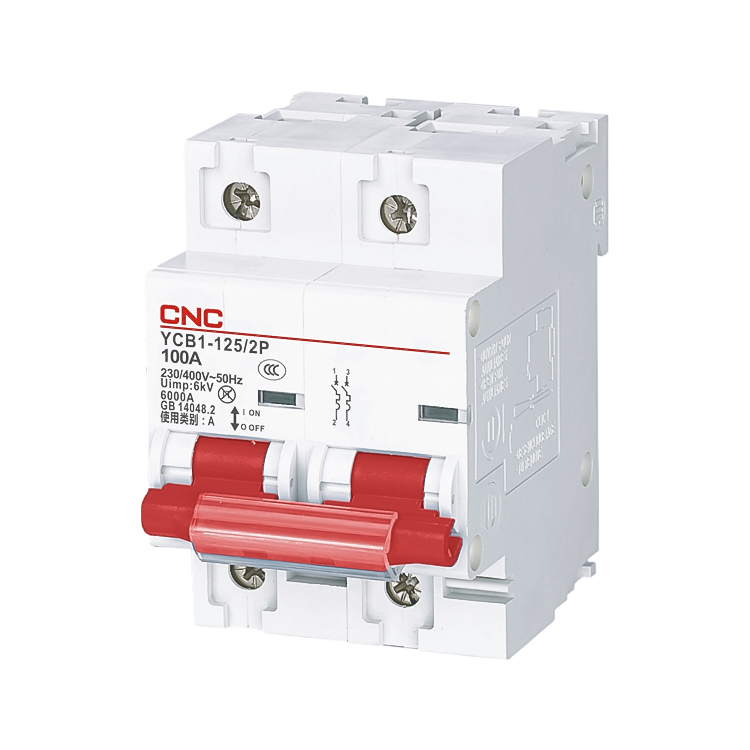

产品介绍

YCB1系列能料外壳式断路器，适用于照明配电系统或电动机的配电系统。外形美观小巧、重量轻，性能优良可靠，分断能力较高，脱扣迅速，导轨安装，壳体和部件采用高阳燃及耐冲击塑料，使用寿命长，主要用于交流50Hz/60Hz，单极230V，二、三、四极400V线路的过载、短路保护，同时也可以在正常情况下不频繁地通断电器装置和照明线器。
产品符合标准：IEC60897-2、GB/T14048.2.

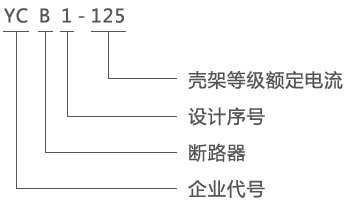

型号及含义

正常工作条件

● 使用类别：A类；
● 断路器的额定电流为63A、80A、100A、125A；
● 断路器的极数为；单极、二极、三极、四极；
● 本断路器为嵌入式安装（可在安装轨上安装）；

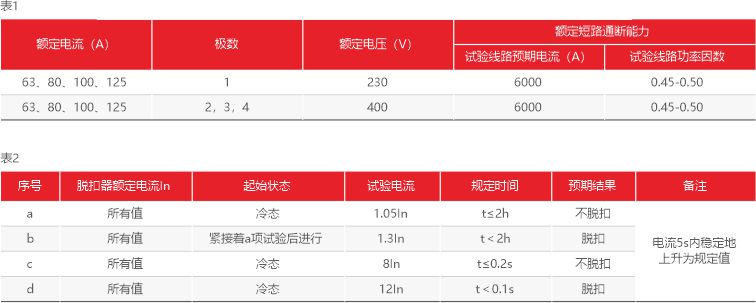

● 断路器的额定工用电压及其相关的额定短路通断能力（见表1）；
● 过电流脱扣特性（见表2）。
● 工频耐压：在耐温热性能后，断路器应能承受2500V工频耐压试验1分钟而无击穿或闪络现象；
● 电气寿命：>1500次；9.机械寿命：>8500次。

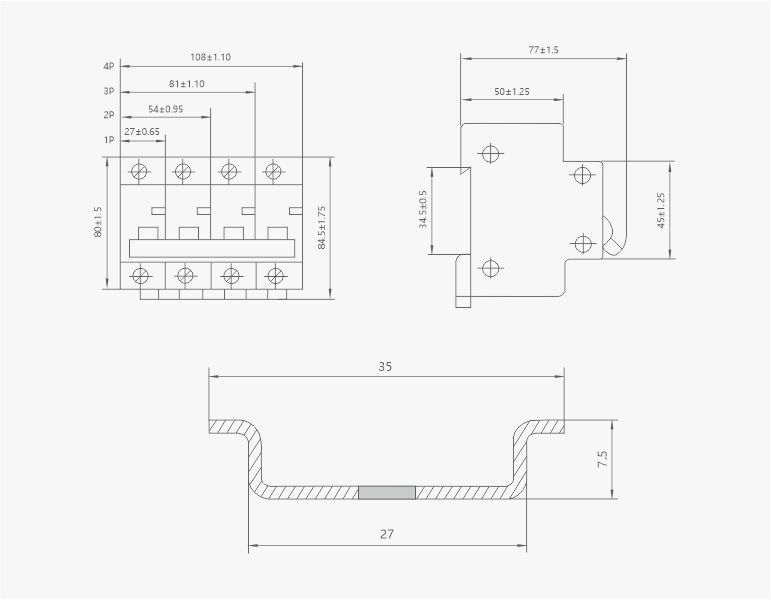

外形及安装尺寸
