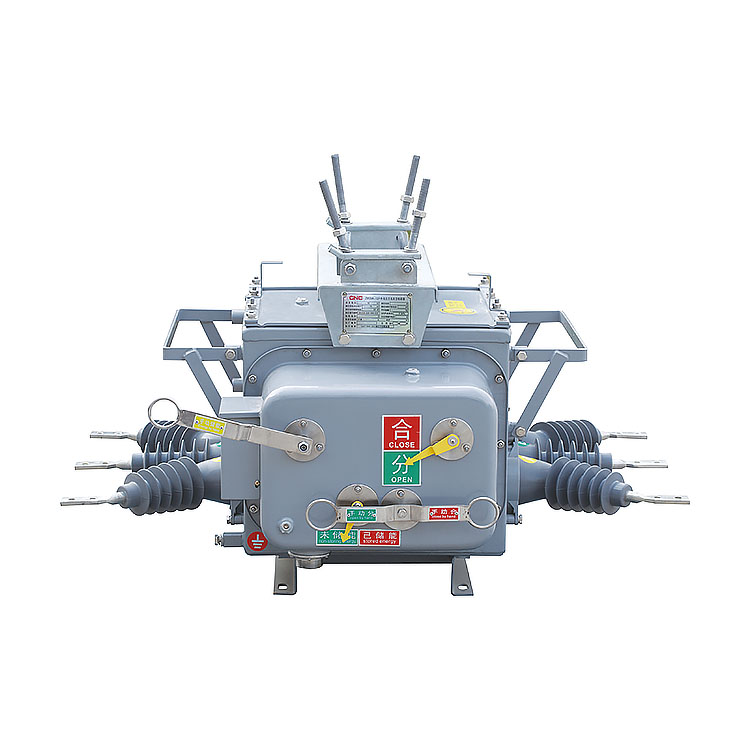

ZW20□-12型 户外高压真空断路器

产品介绍

ZW20-12型户外交流高压真空分界断路器(以下简称分界断路器)是我公司自主研发的一款新型产品。

主要用途

ZW20-12型户外交流高压真空分界断路器(以下简称分界断路器)是我公司自主研发的一款新型产品,分界断路器是集真空断路器、真空负荷开关、重合器、分段器四大开关于一体的多功能智能化装置产品,主要配置由真空断路器本体、智能型控制器、外置电压互感器(注:配网自动化环网线路中可选双侧PT)三大部分组成,产品广泛用于10kV、13kV城市、农村配电网架空环网线路中作分段隔离开关与联络开关、可实行环网线路负荷调配的自动化开关装置,在大用户供电的分支线路中可作为分界开关(俗称看门狗),馈线架空配电网络作重合器与分段器之用,分界断路器具有远程管理模式,保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流,实现自动切除单相接地故障和相间短路故障。

本体开关是真空方式灭弧并且采用SF6、N2混合气体绝缘,箱体采用了引进日本、德国、法国气体密封、防爆、绝缘结构技术,整体密封性能优良。内部充入的SF6、N2混合气体不泄漏,不受外界环境影响,其弹簧操动机构进行了小型化及性能优化设计,动作可靠性远高于国内传统的弹簧机构。

请在这里输入详情内容

使用环境条件

1.海拔高度:≤2000米

2.环境温度:户外-30℃~+55℃;最高年平均气温20℃,最高日平均气温30℃;

3.相对湿度:95%(25℃);

4.抗震能力:地面水平加速度0.3g,地面垂直加速度0.15g,同时作用持续三个正弦波,安全系数1.67;

5.地震烈度:7度;

6.最大日温差:25℃;

7.日照强度(风速0.5m/s时):0.1W/cm2;

8.最大风速:34m/s;9.最大覆冰厚度:10mm

10.安装位置:户外、10kV架空线路用户责任分界点处;

11.接地方式:中性点不接地、经消弧线圈接地及低电阻接地。

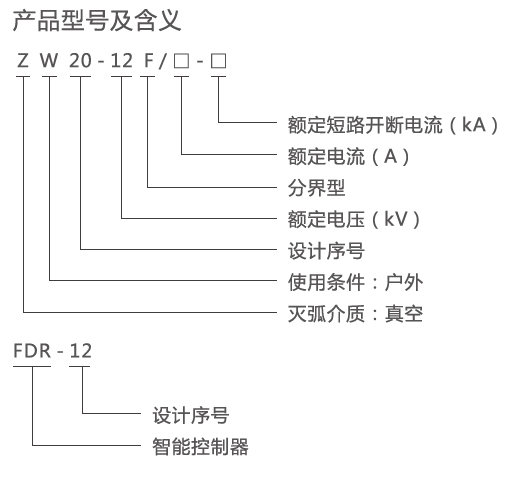

产品型号及其含义
